F形−40−鉄骨 部分詳細図

軒部1 DXF JWW JWK PDF   軒部2 DXF JWW JWK PDF   左袖部1 DXF JWW JWK PDF

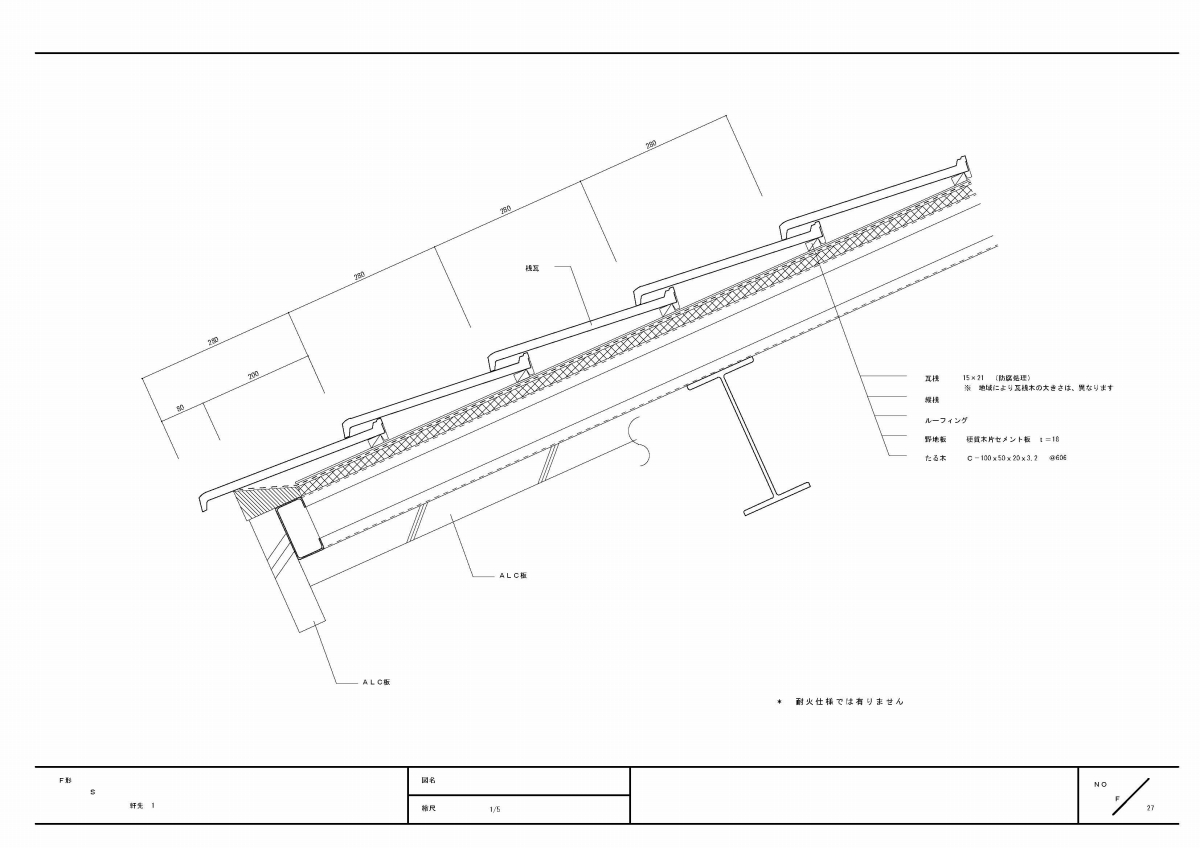

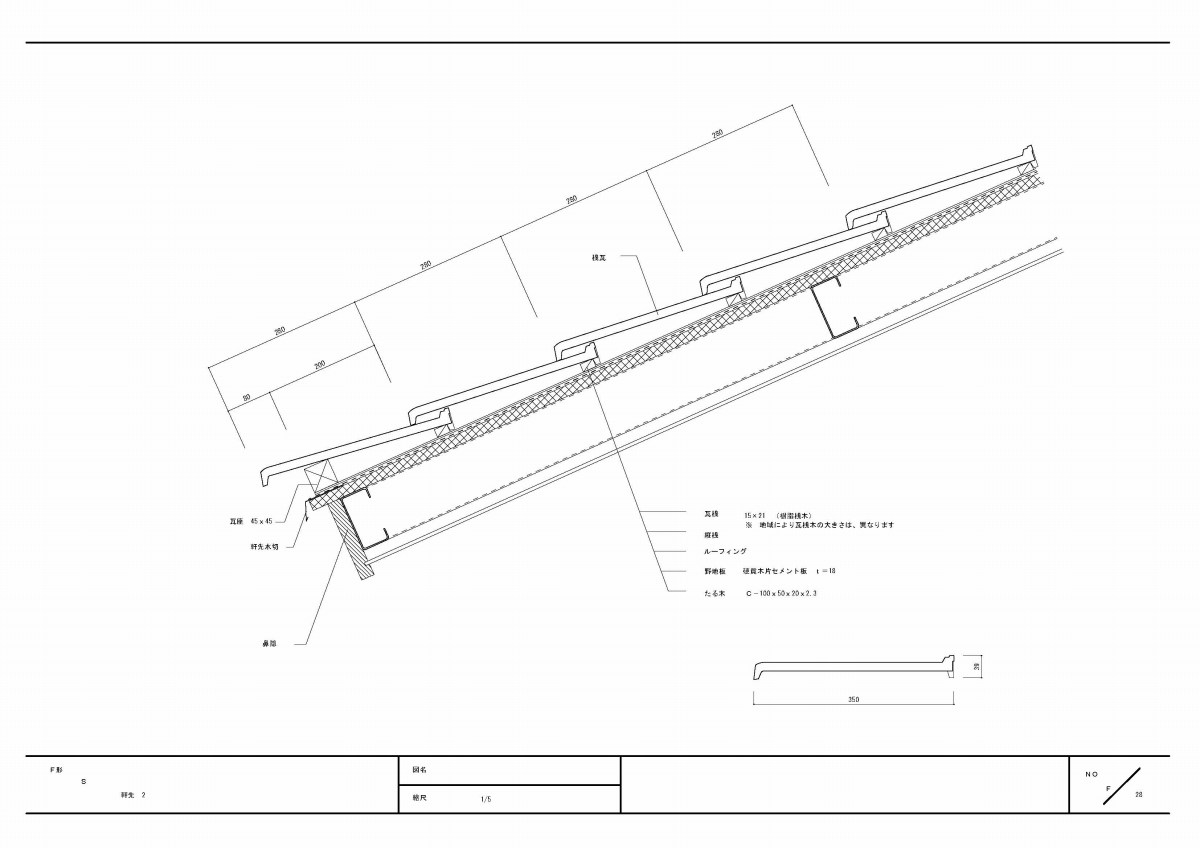

軒部1 軒部2 左袖部1

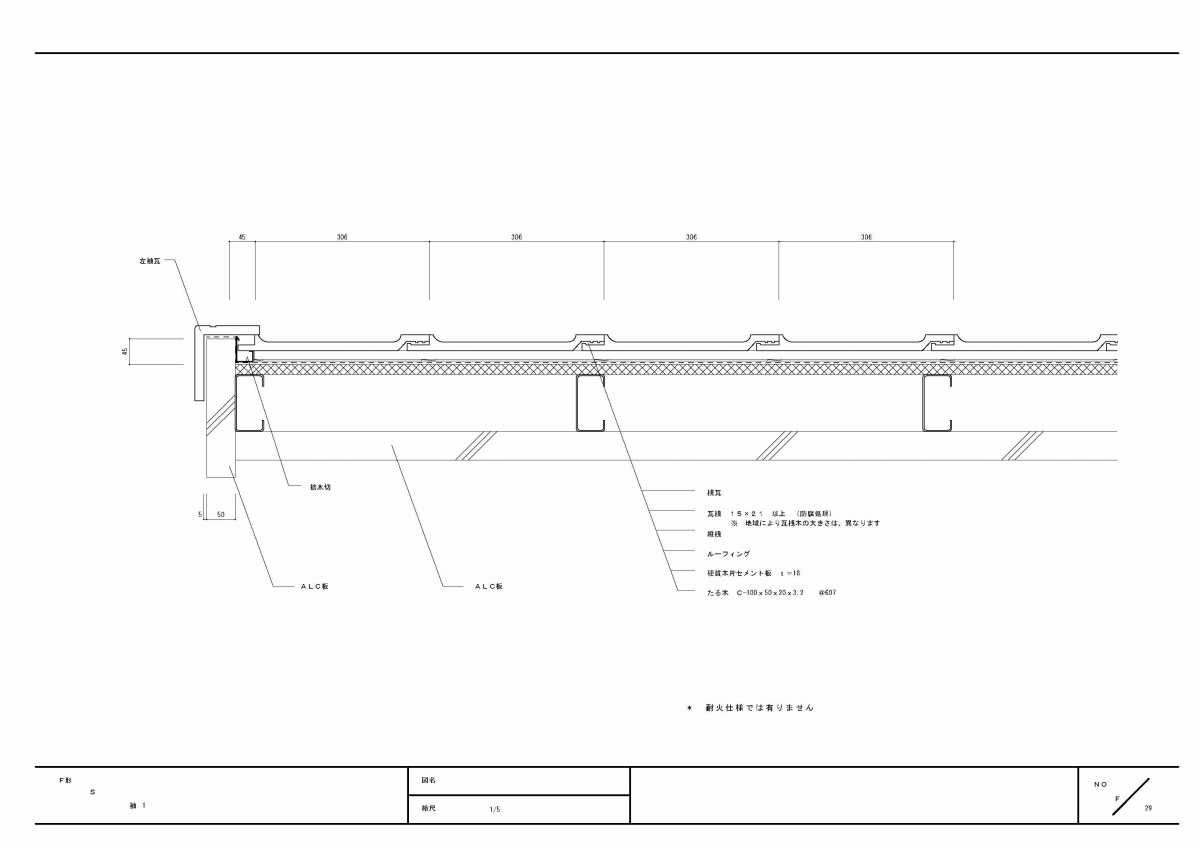

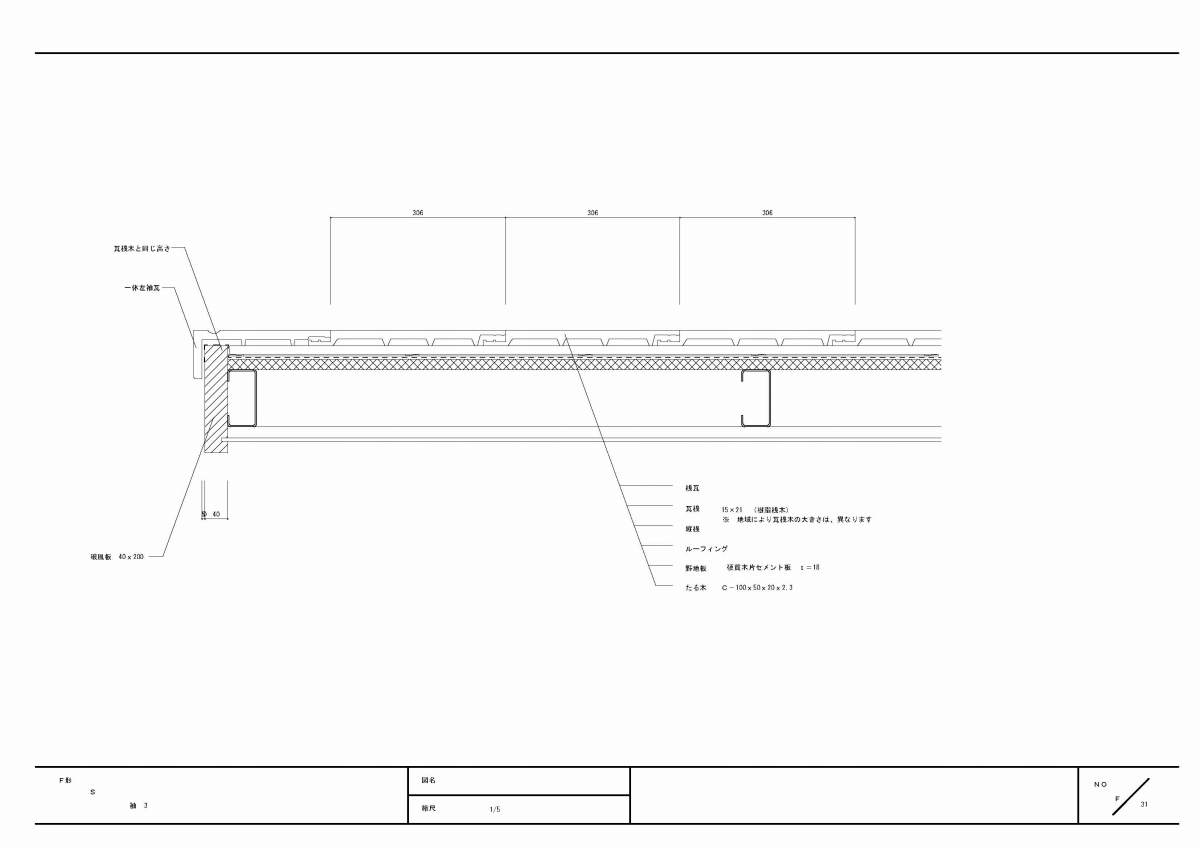

右袖部2 DXF JWW JWK PDF   左一体袖3 DXF JWW JWK PDF   右一体袖4 DXF JWW JWK PDF

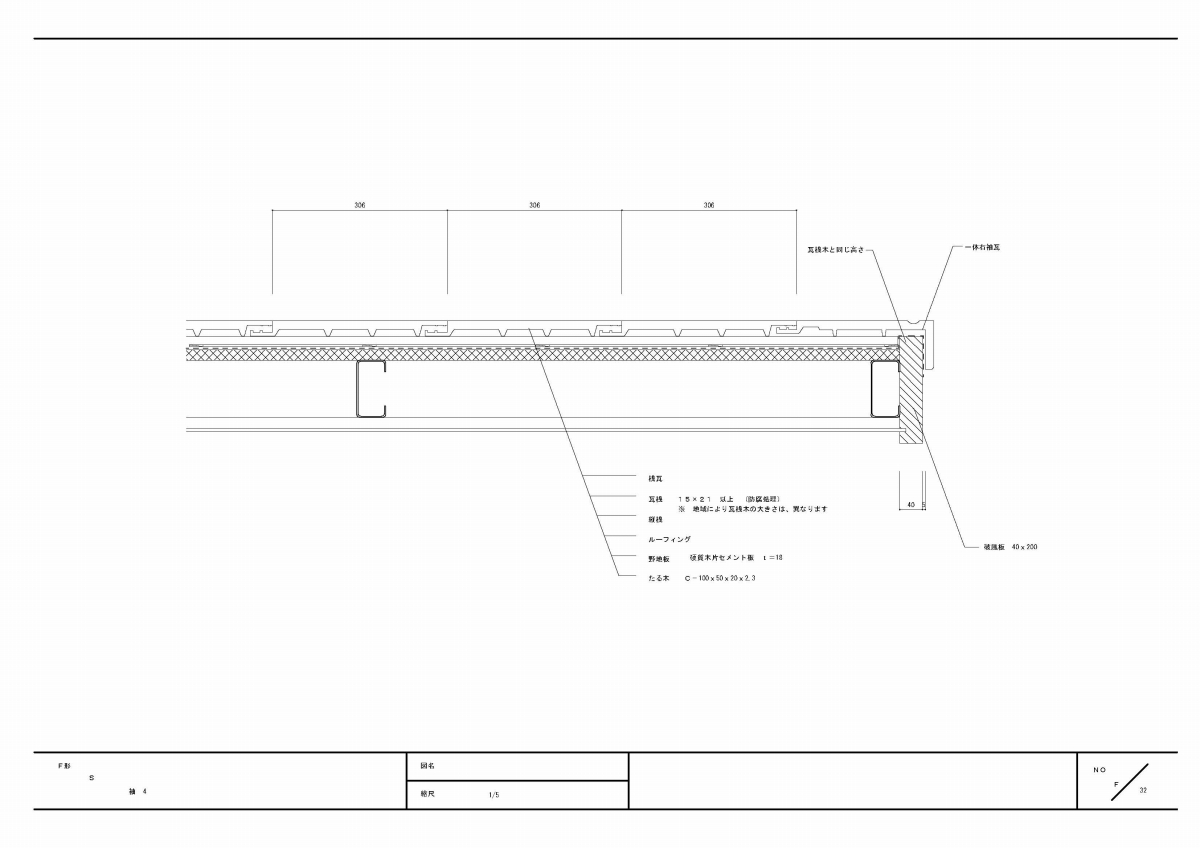

右袖部2 左一体袖3 右一体袖4

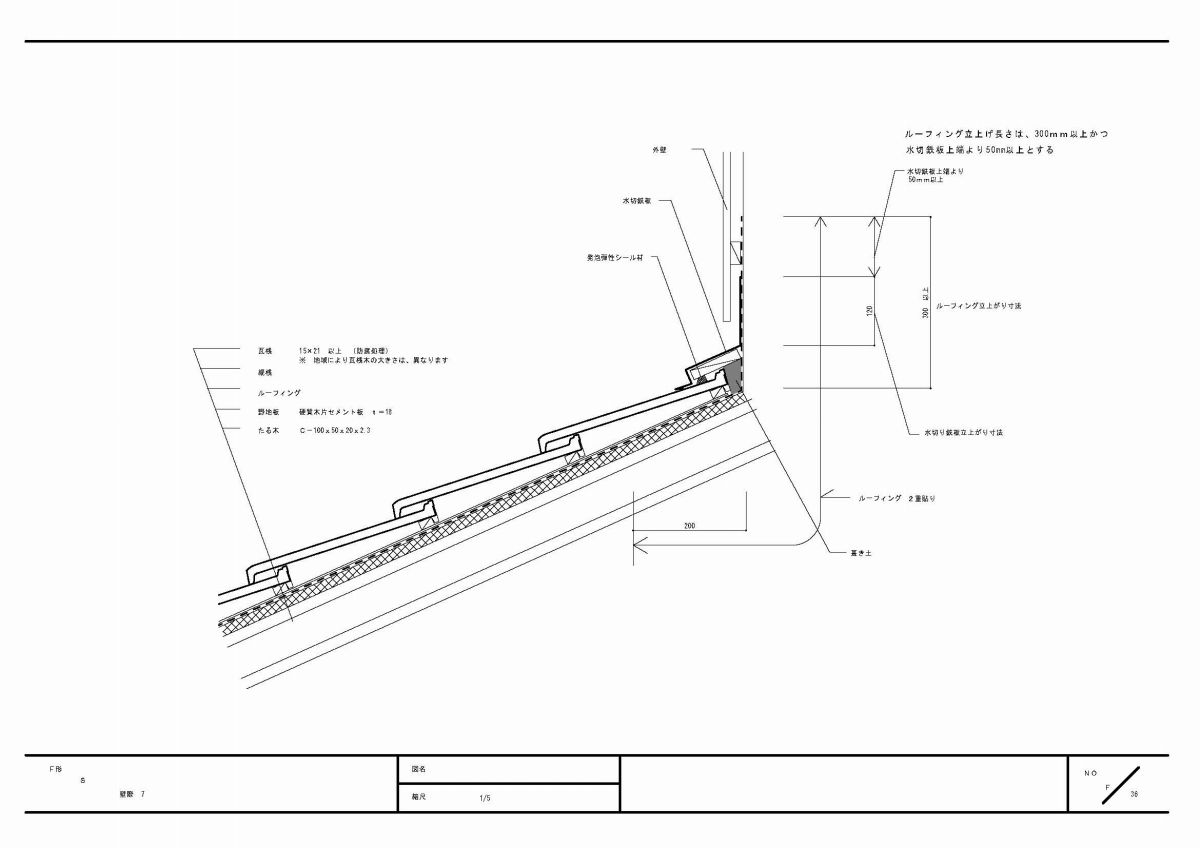

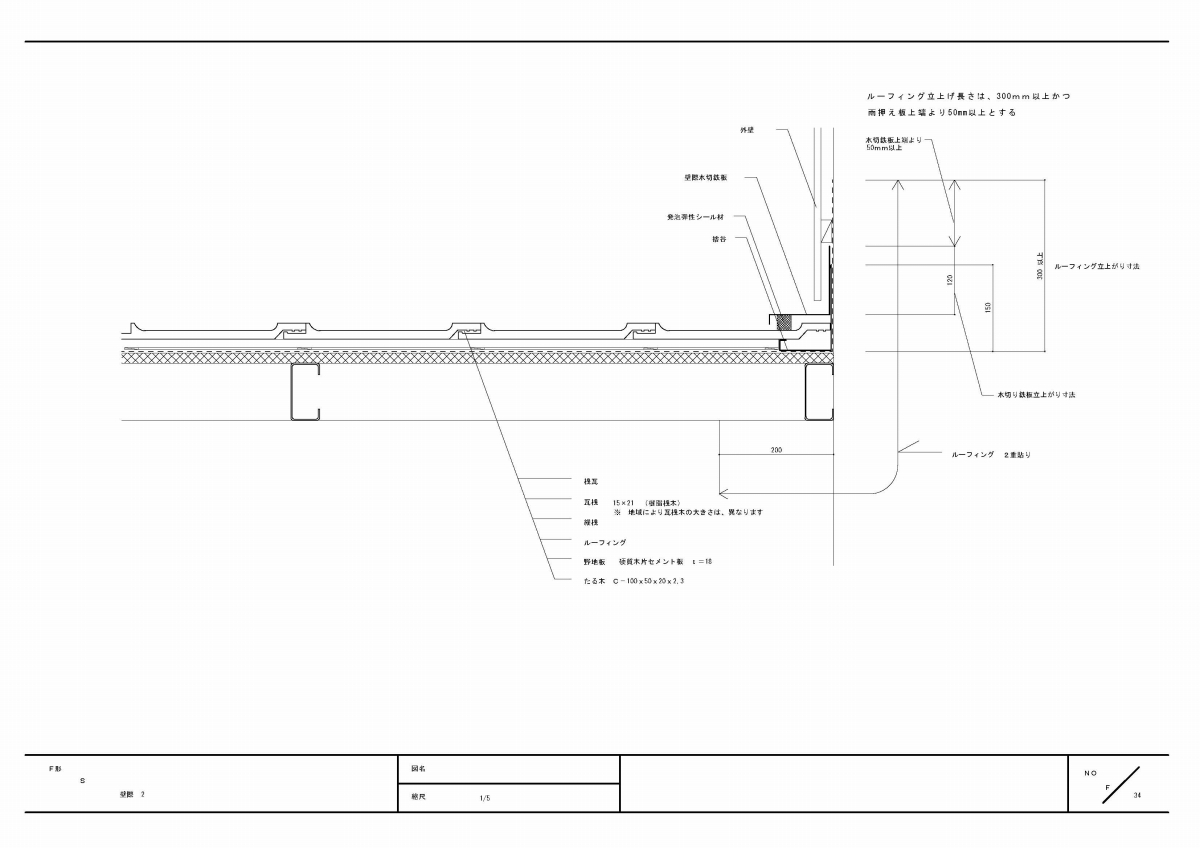

壁部1 DXF JWW JWK PDF   壁部2 DXF JWW JWK PDF   壁部3 DXF JWW JWK PDF

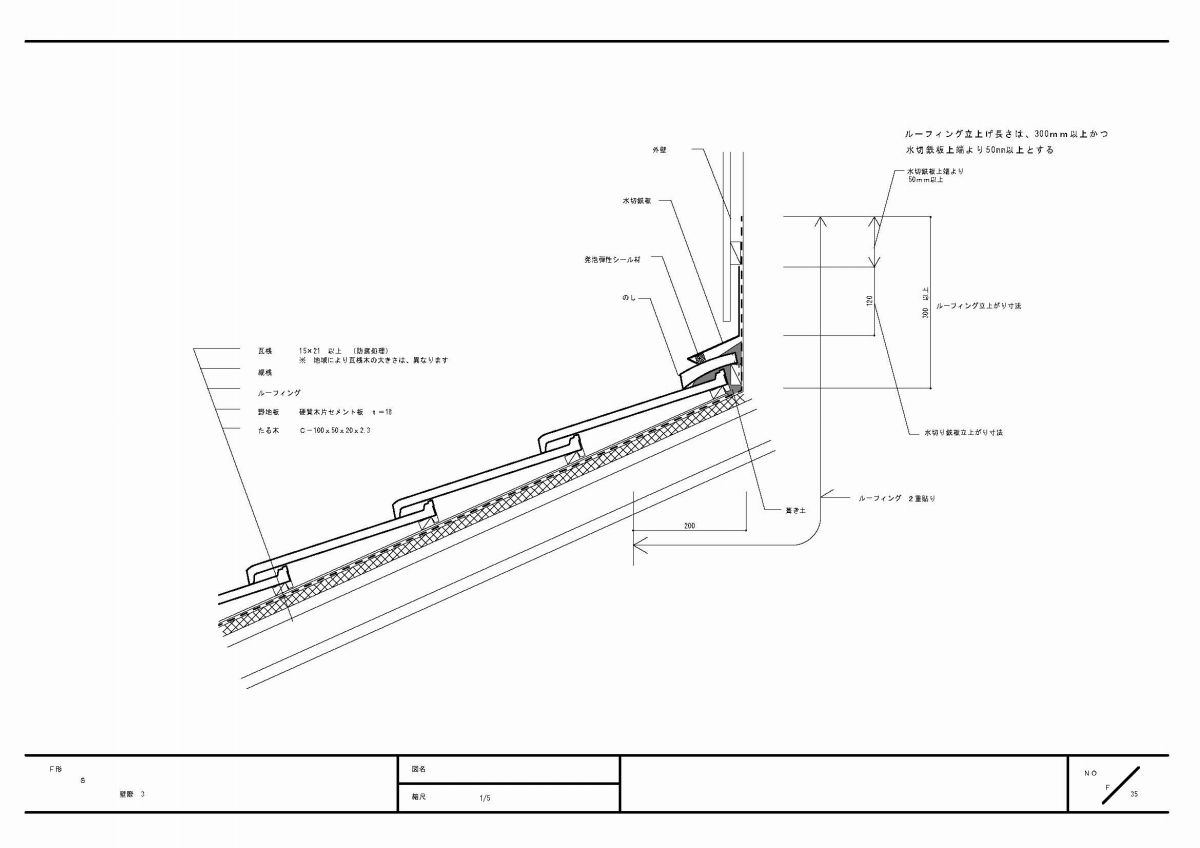

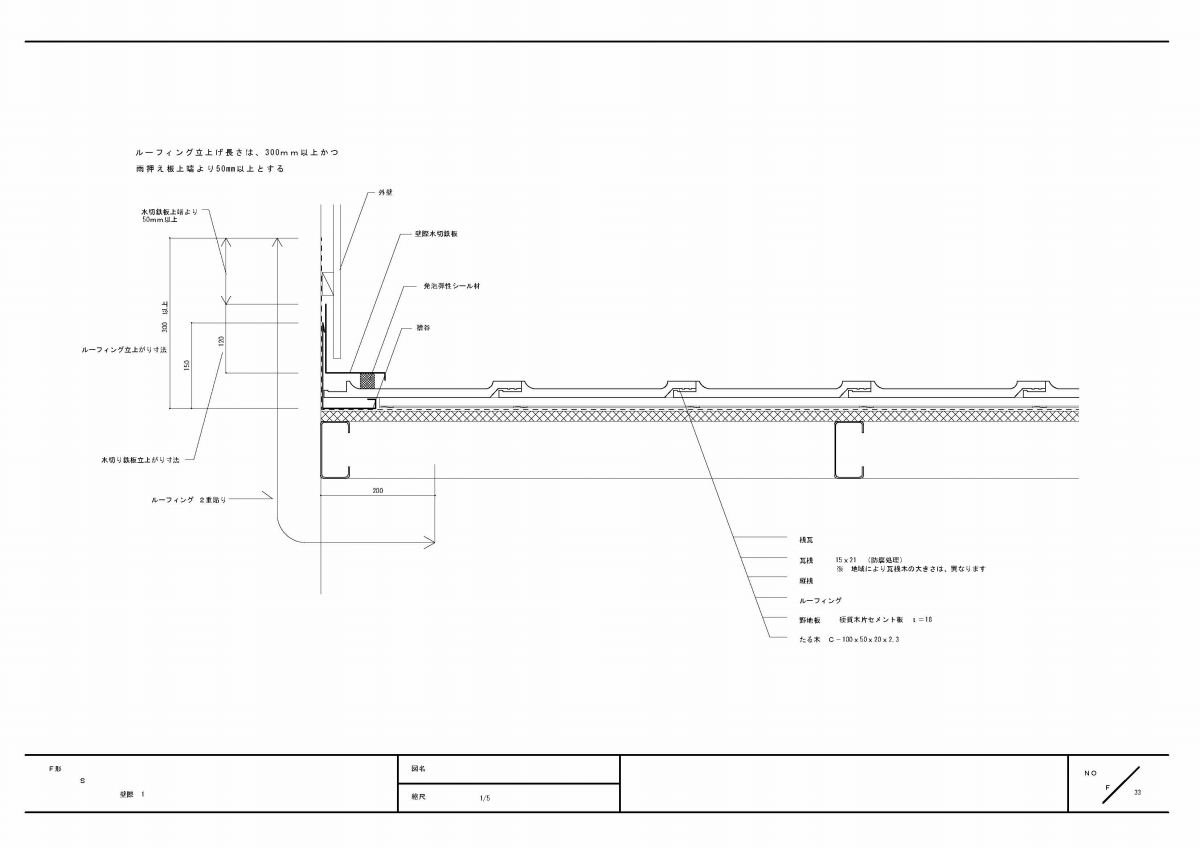

壁部1 壁部2 壁部3

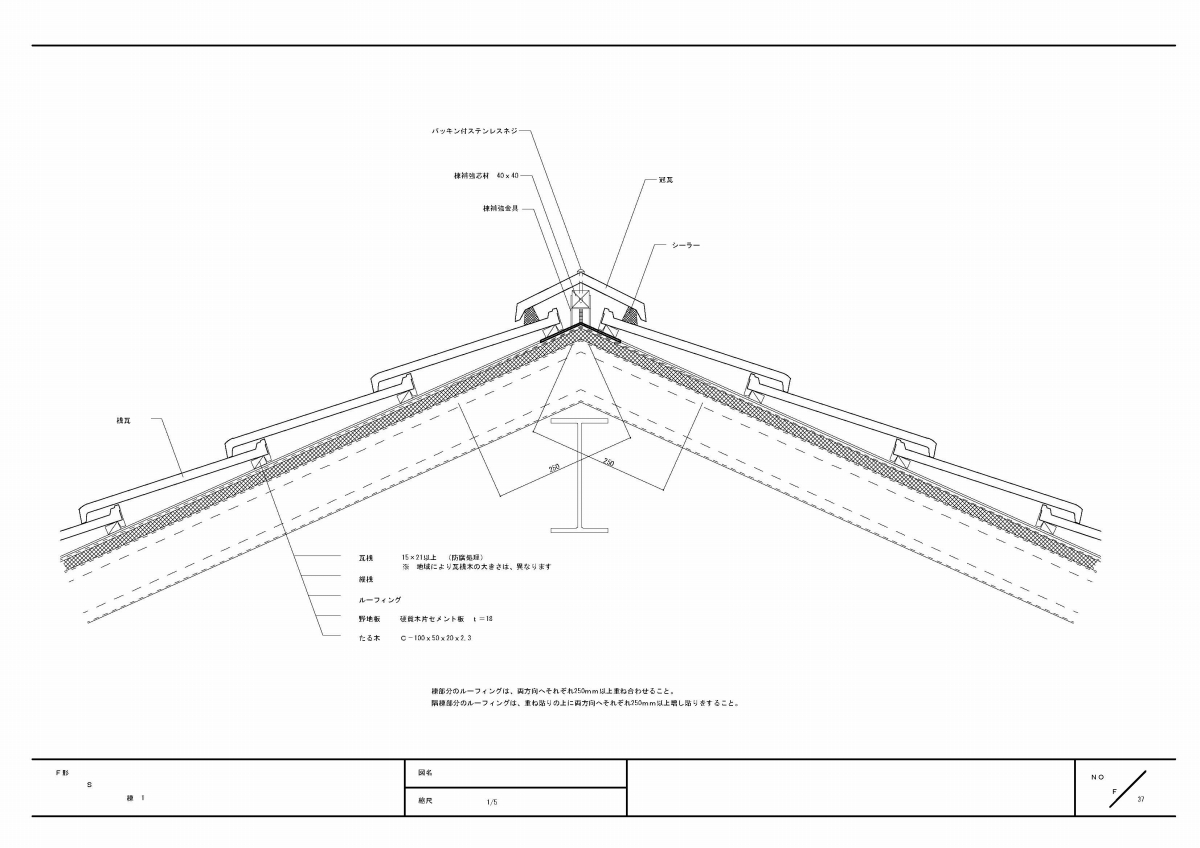

壁部4 DXF JWW JWK PDF   谷部 DXF JWW JWK PDF   棟部1 DXF JWW JWK PDF

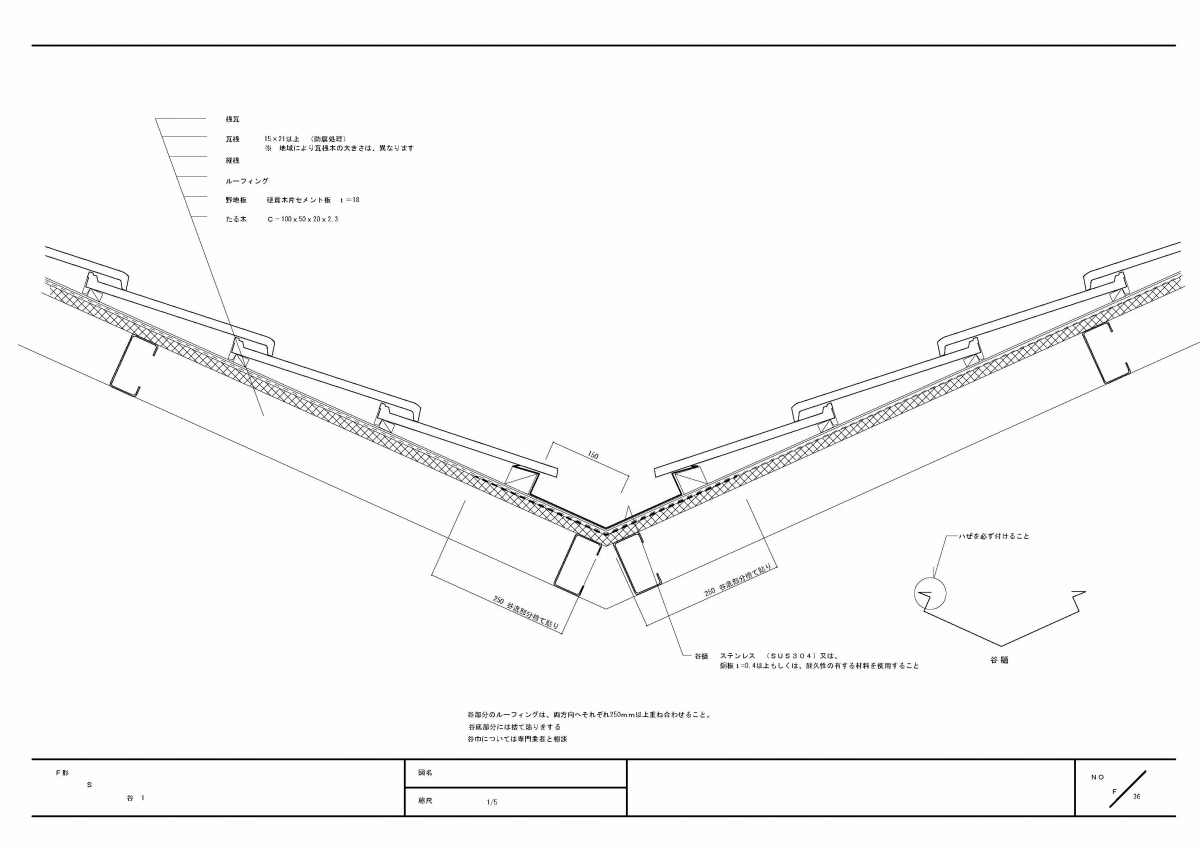

壁部4 谷部 棟部1

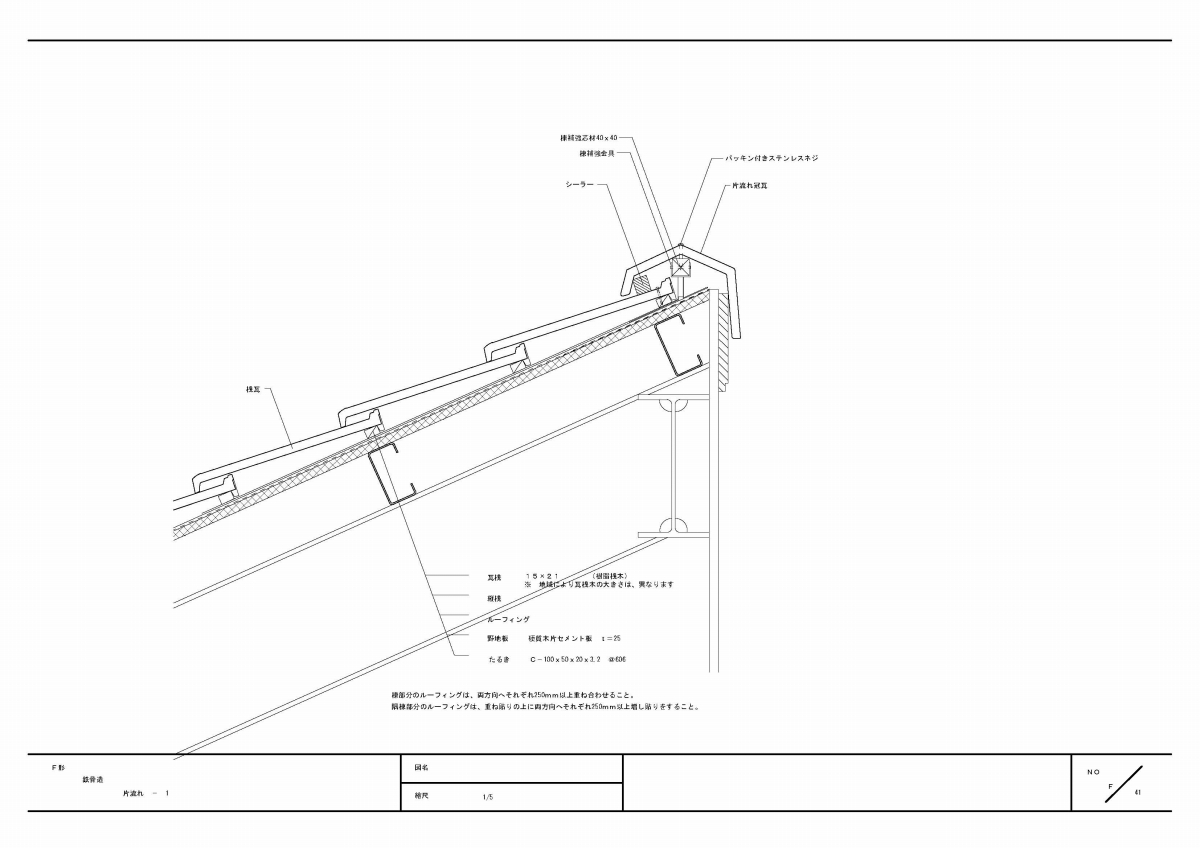

棟部2 DXF JWW JWK PDF   棟部3 DXF JWW JWK PDF   片流れ DXF JWW JWK PDF

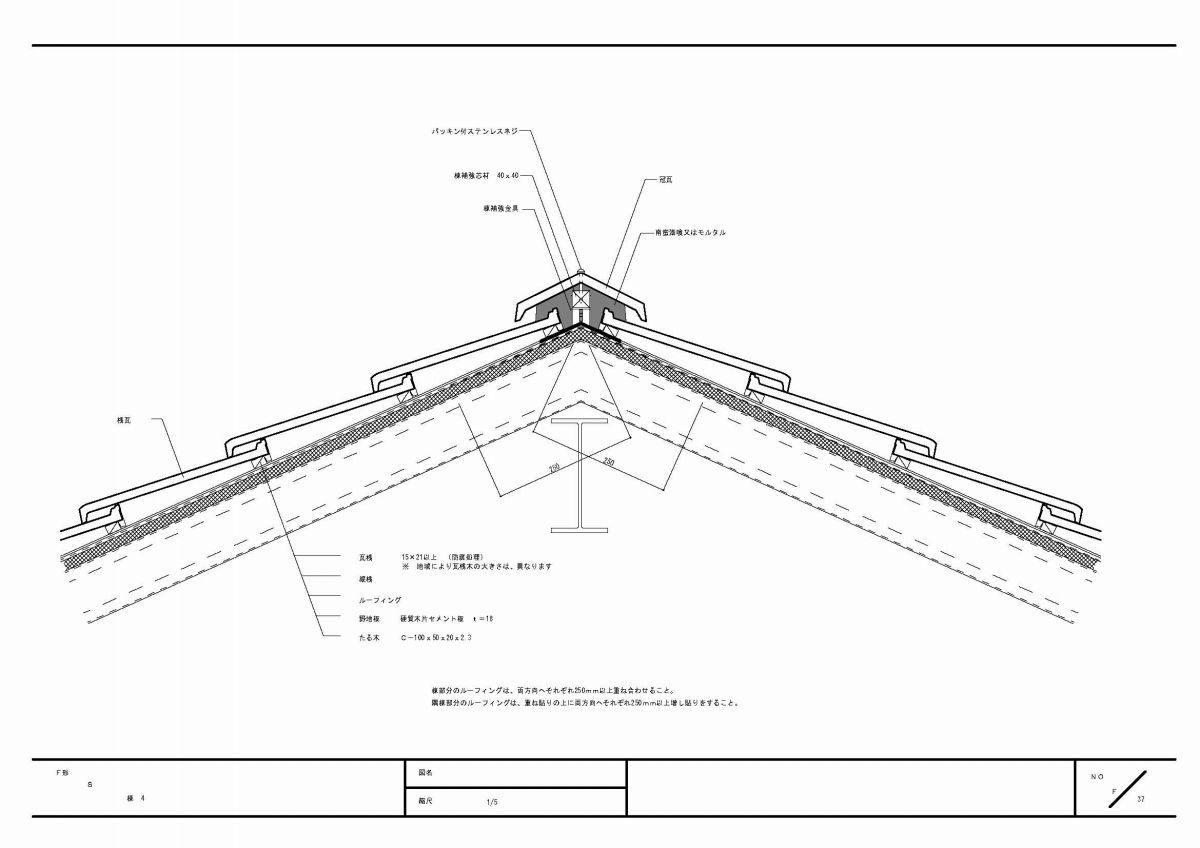

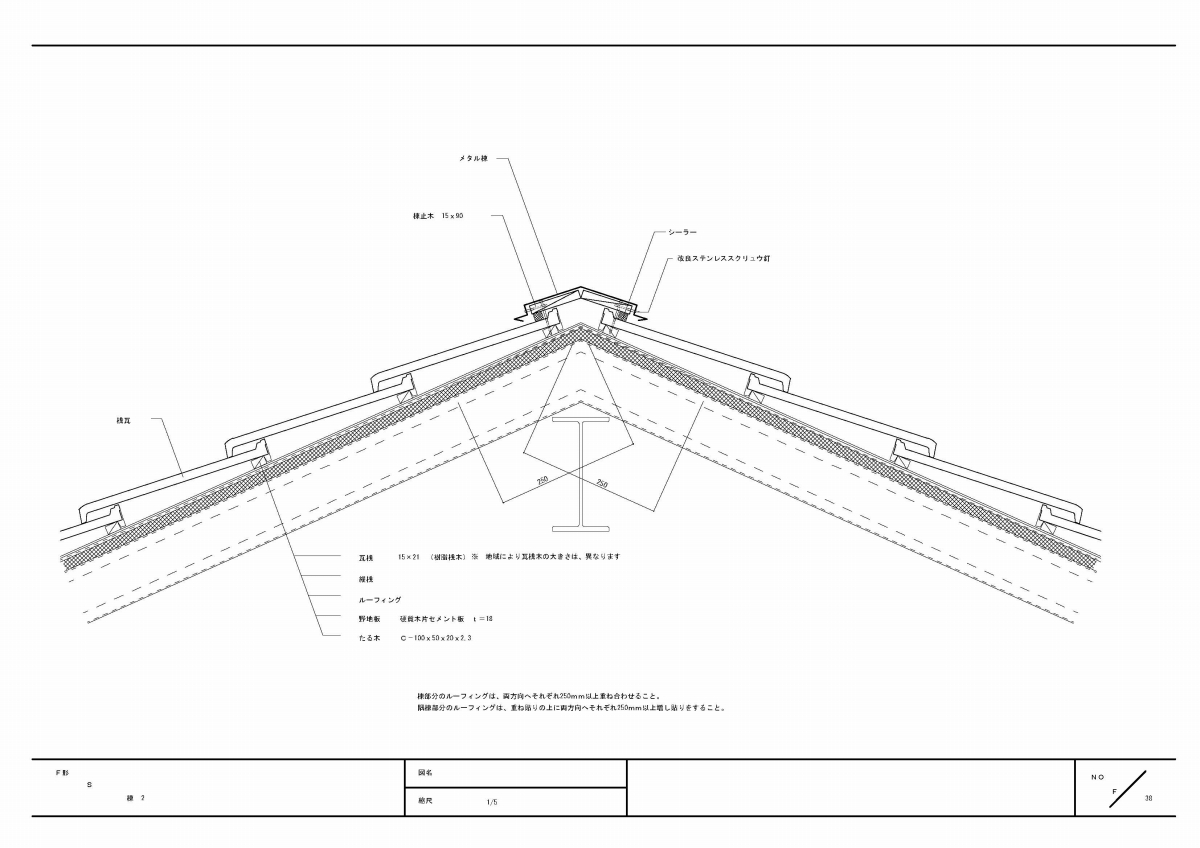

棟部2 棟部3 片流れ
