和形−53A−RC 部分詳細図

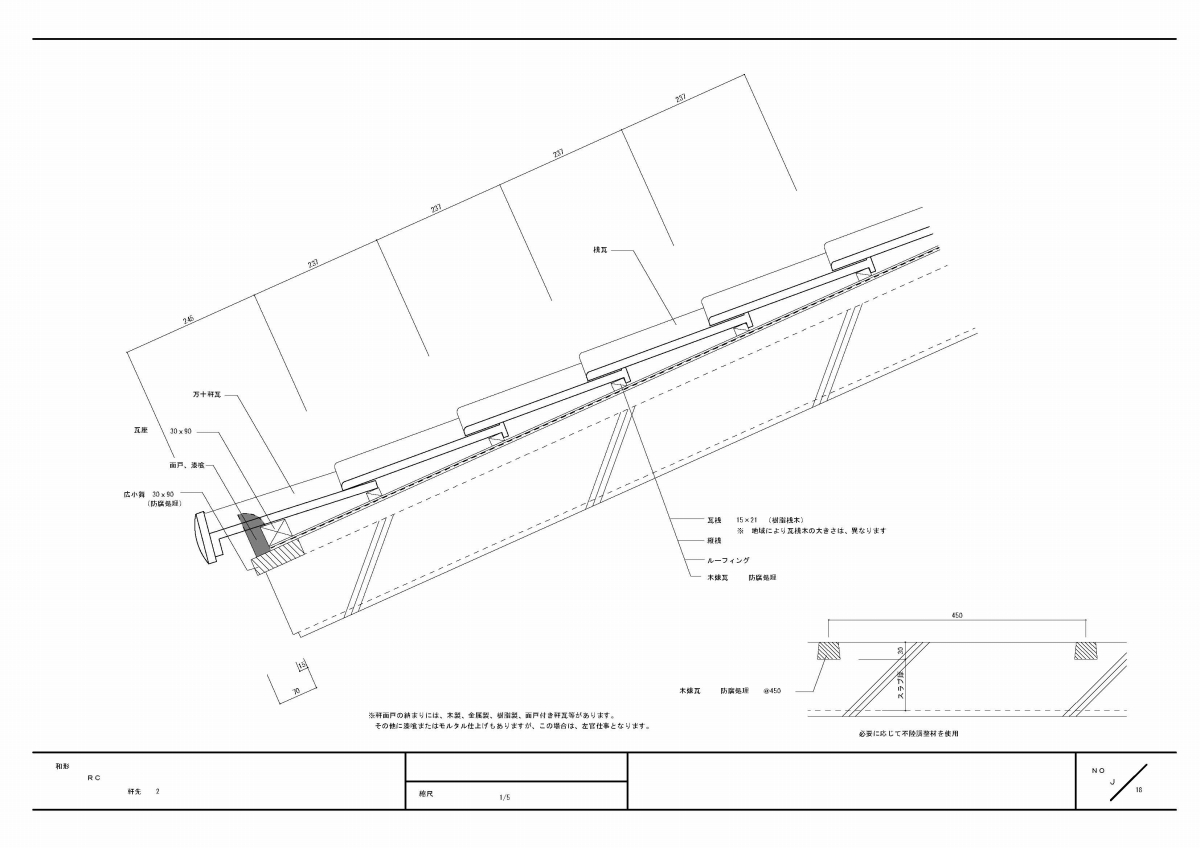

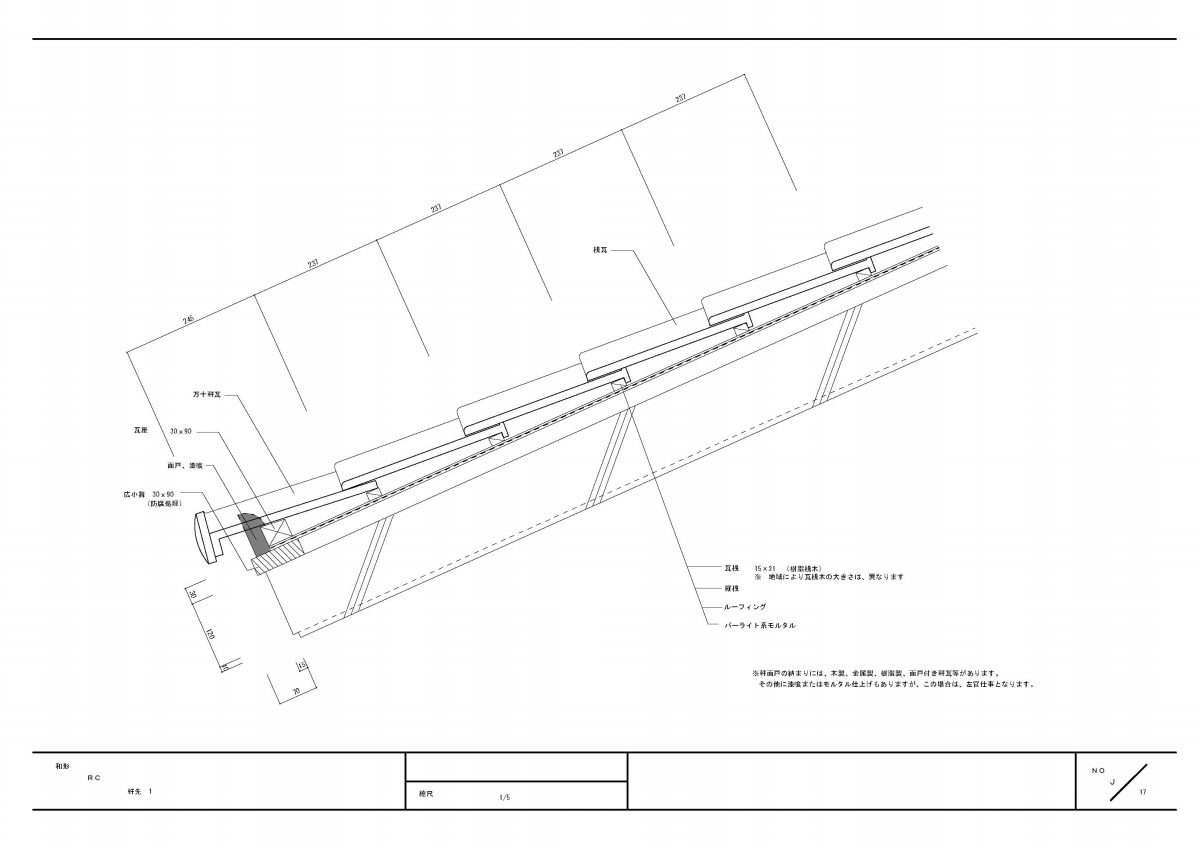

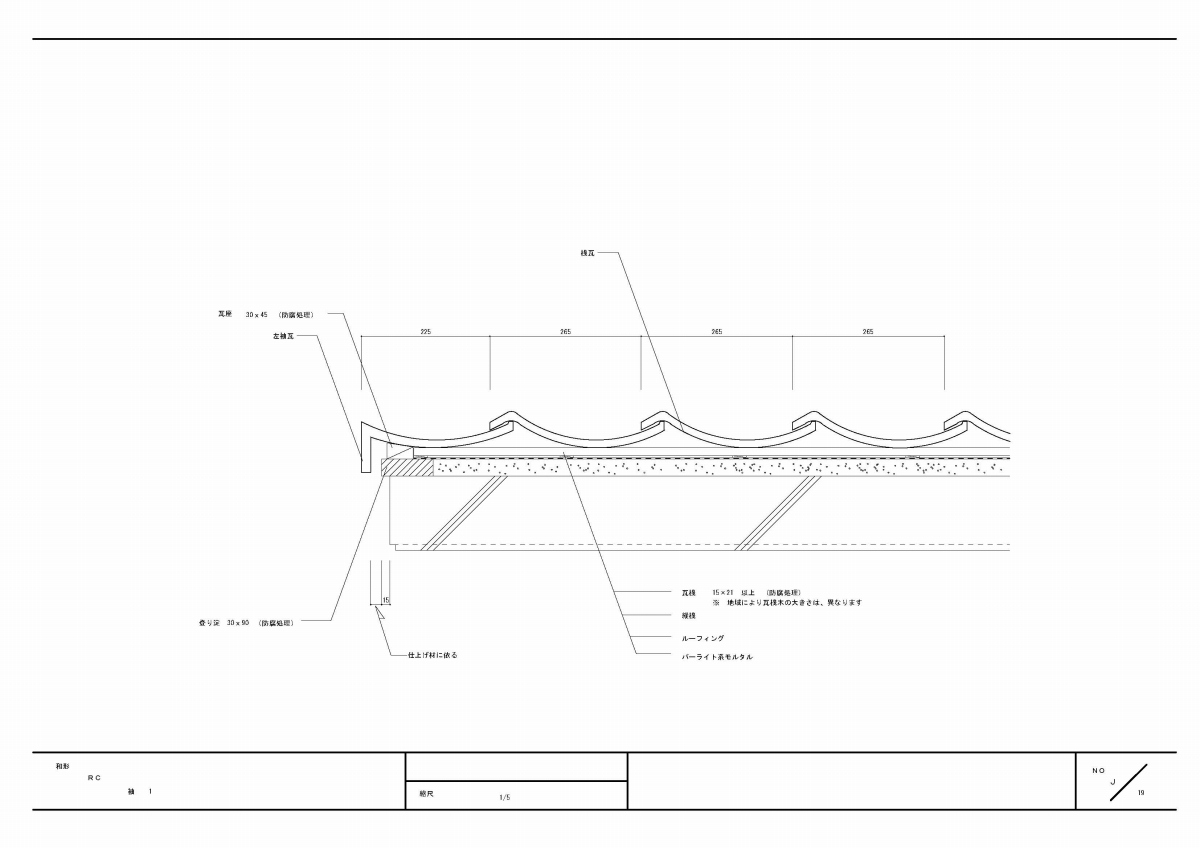

軒部1 DXF JWW JWK PDF   軒部2 DXF JWW JWK PDF   左袖部 DXF JWW JWK PDF

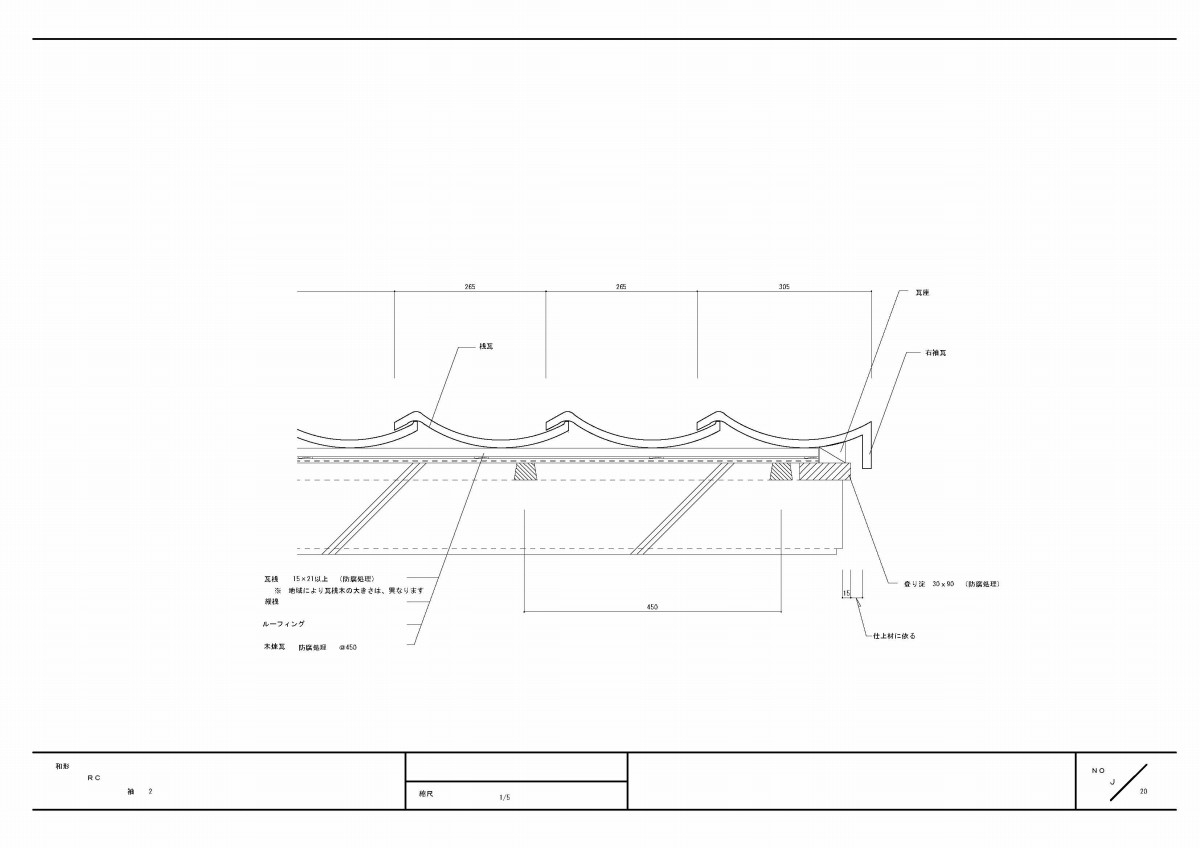

軒部1 軒部2 左袖部

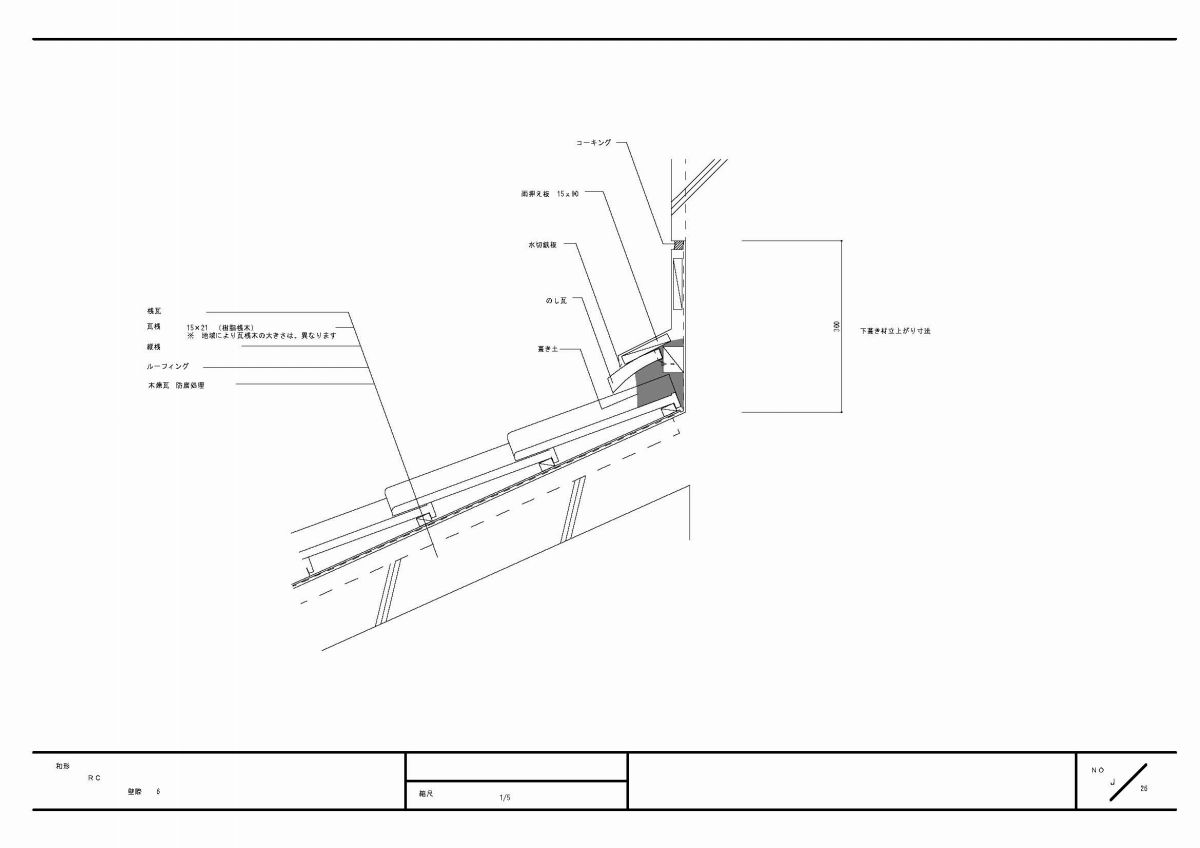

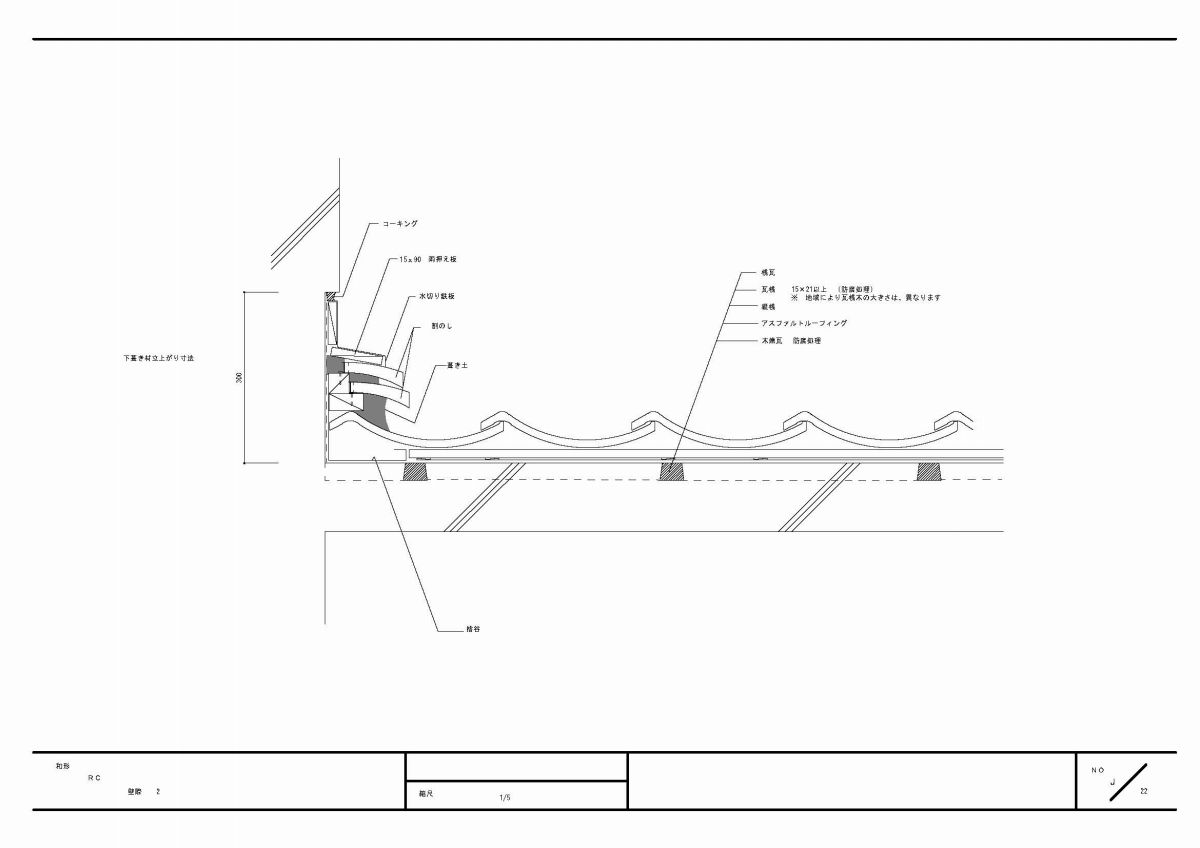

右袖部 DXF JWW JWK PDF   壁部1 DXF JWW JWK PDF   壁部2 DXF JWW JWK PDF

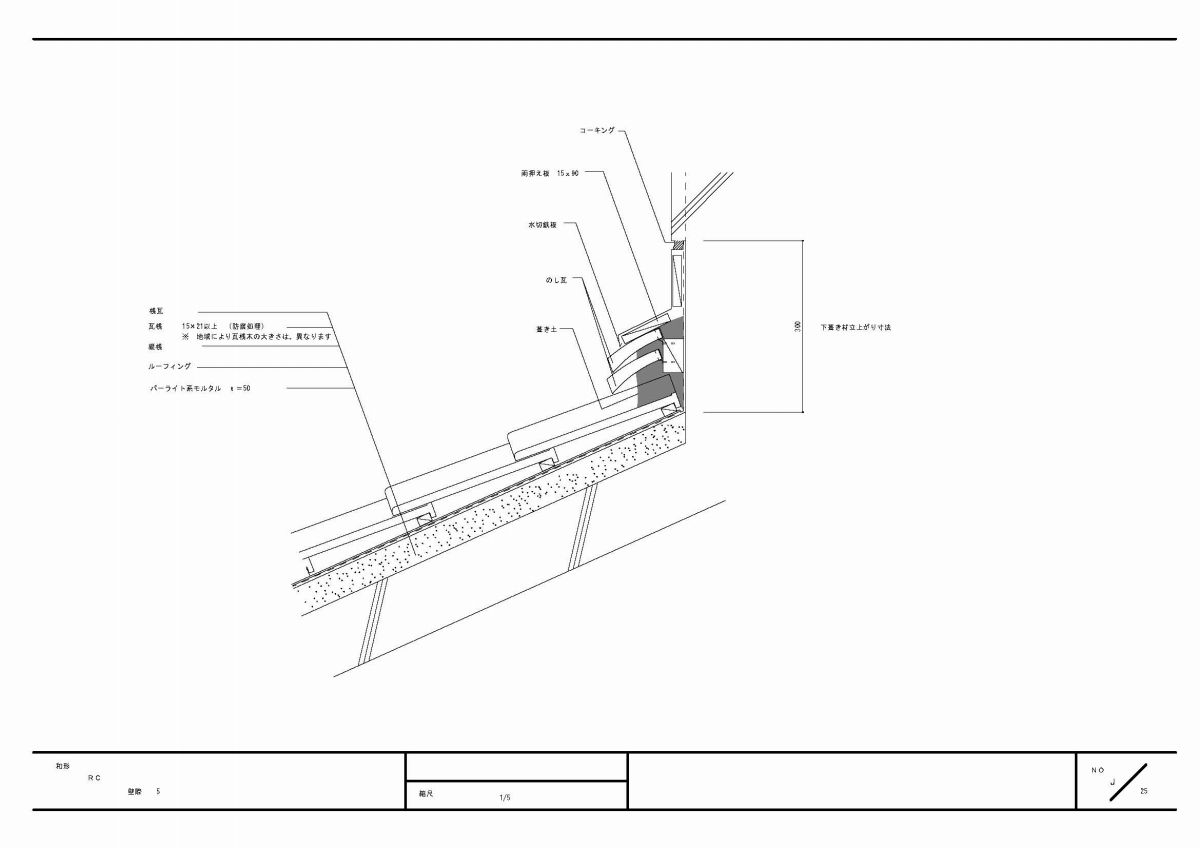

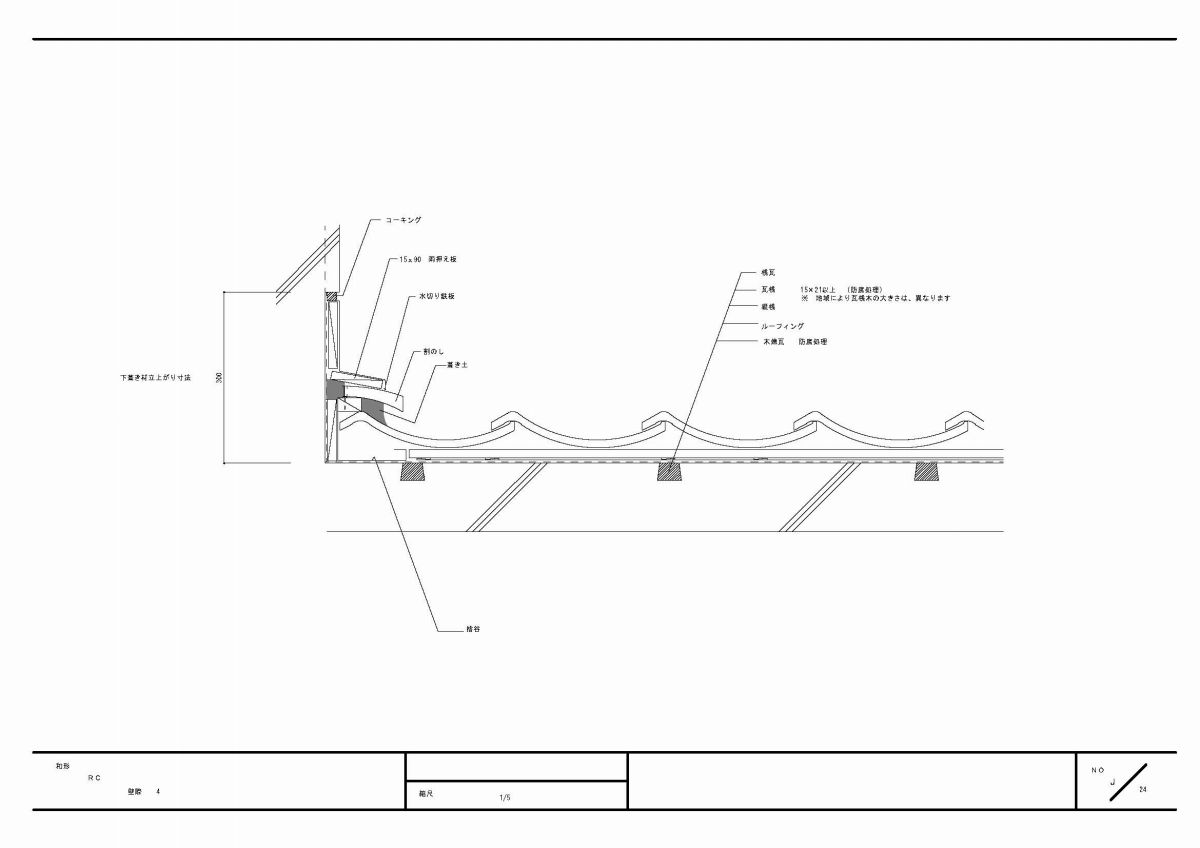

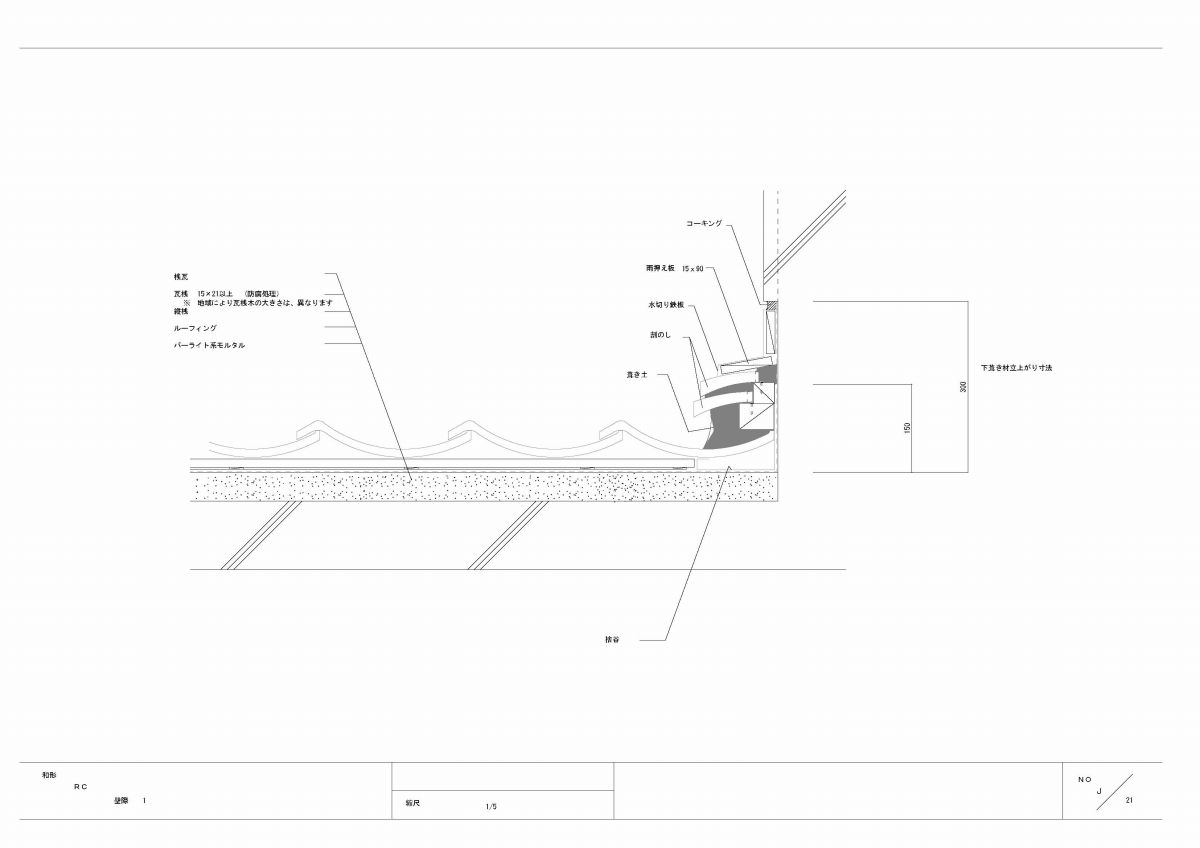

右袖部 壁部1 壁部2
壁部3 DXF JWW JWK PDF   壁部4 DXF JWW JWK PDF   壁部5 DXF JWW JWK PDF

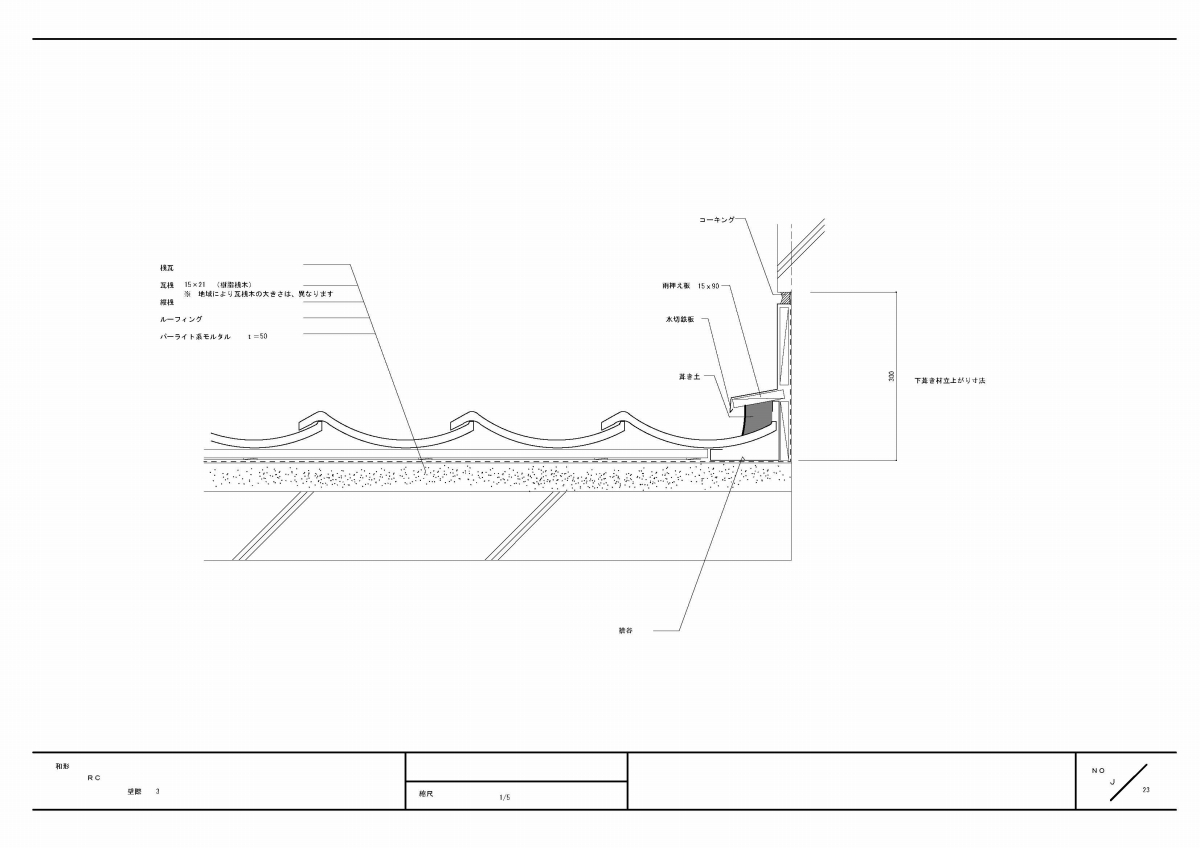

壁部3 壁部4 壁部5

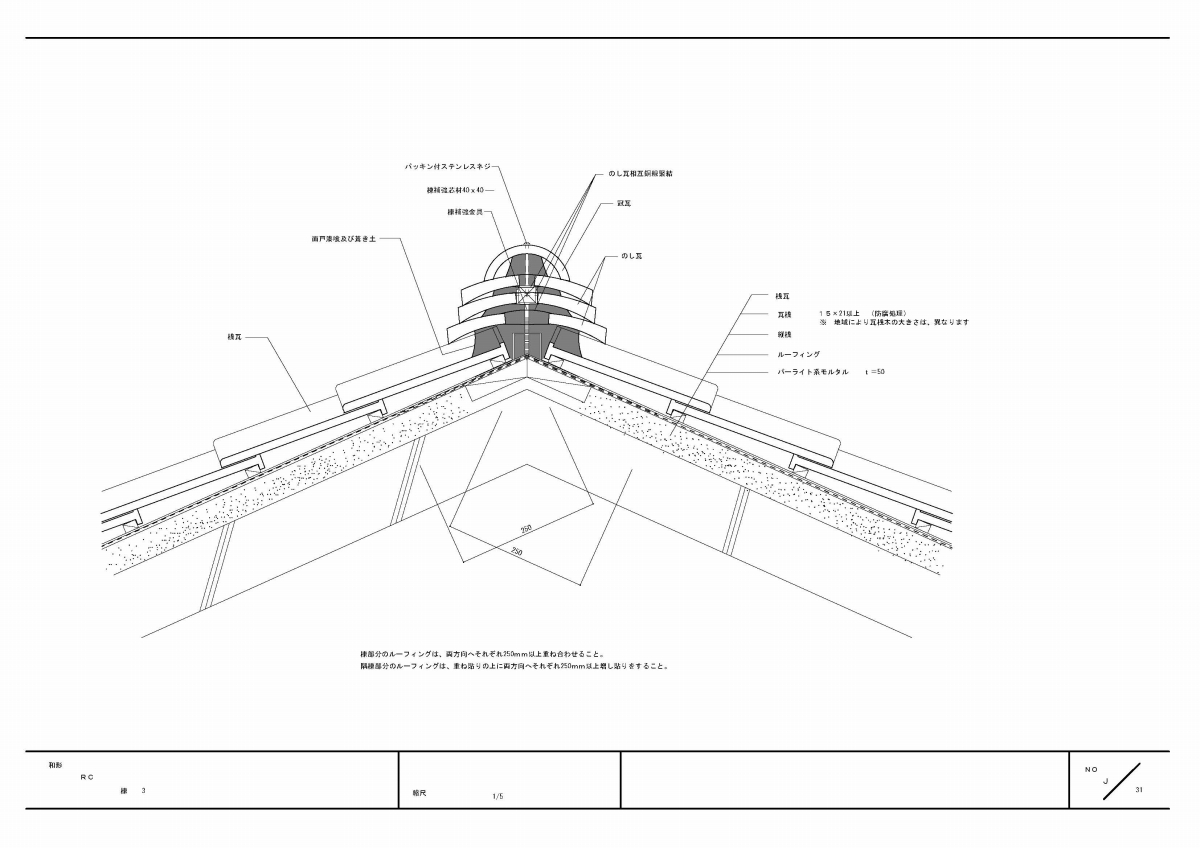

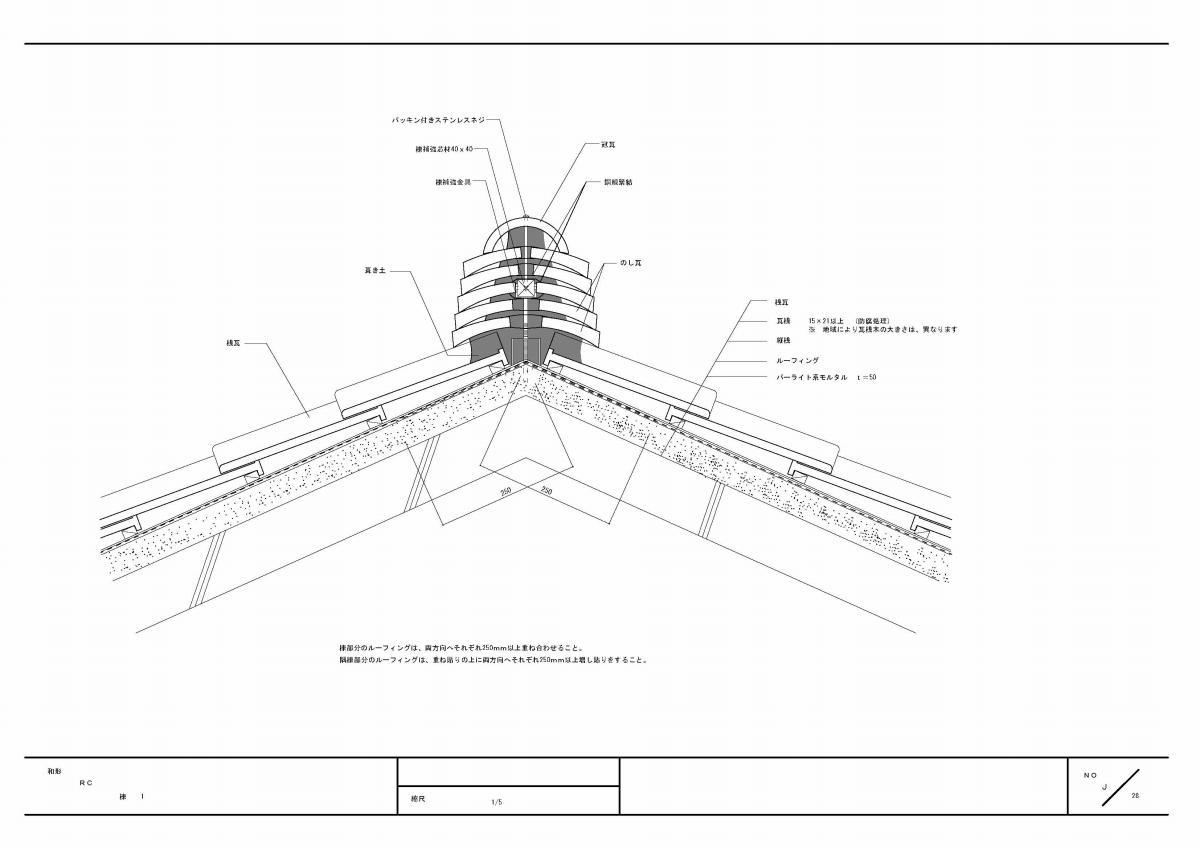

壁部6 DXF JWW JWK PDF   谷部 DXF JWW JWK PDF   棟部1 DXF JWW JWK PDF

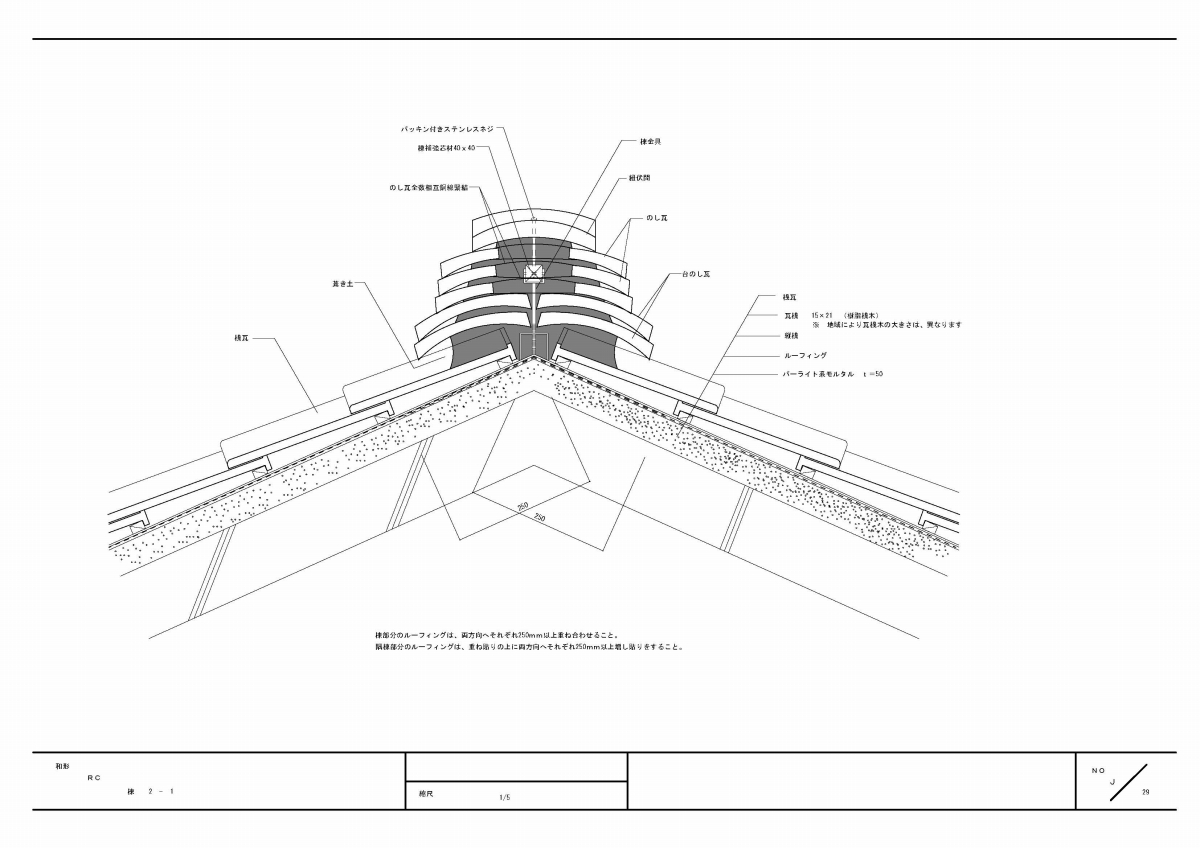

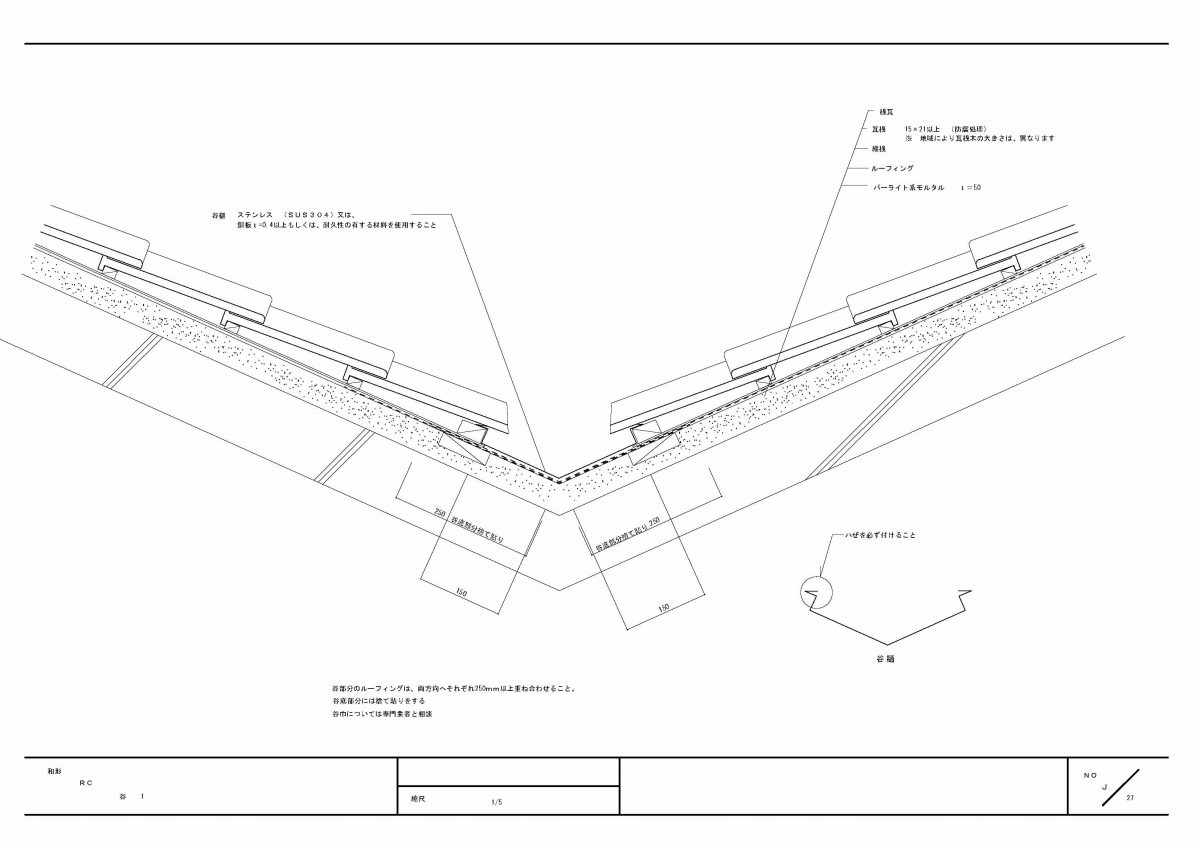

壁部6 谷部 棟部1
棟部2 DXF JWW JWK PDF   棟部3 DXF JWW JWK PDF   棟部4 DXF JWW JWK PDF
棟部2 棟部3 棟部4

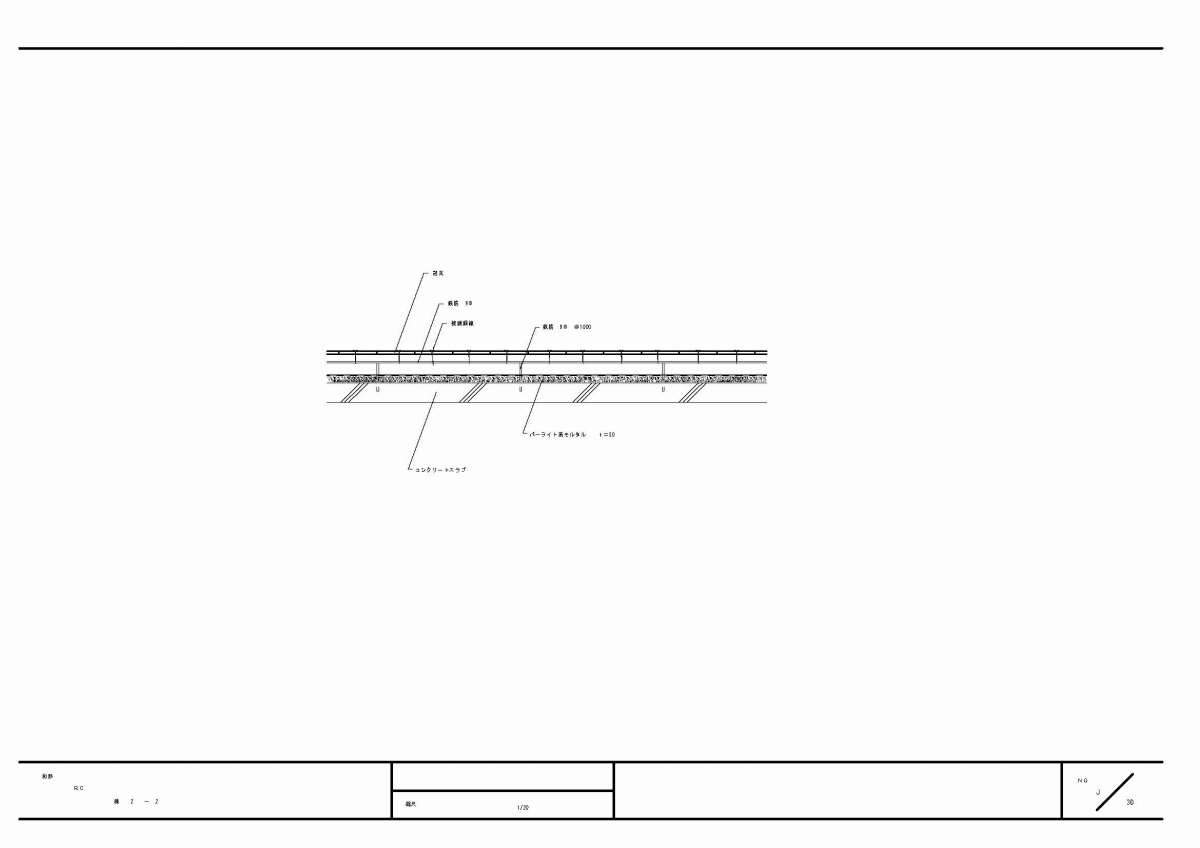

片流れ DXF JWW JWK PDF

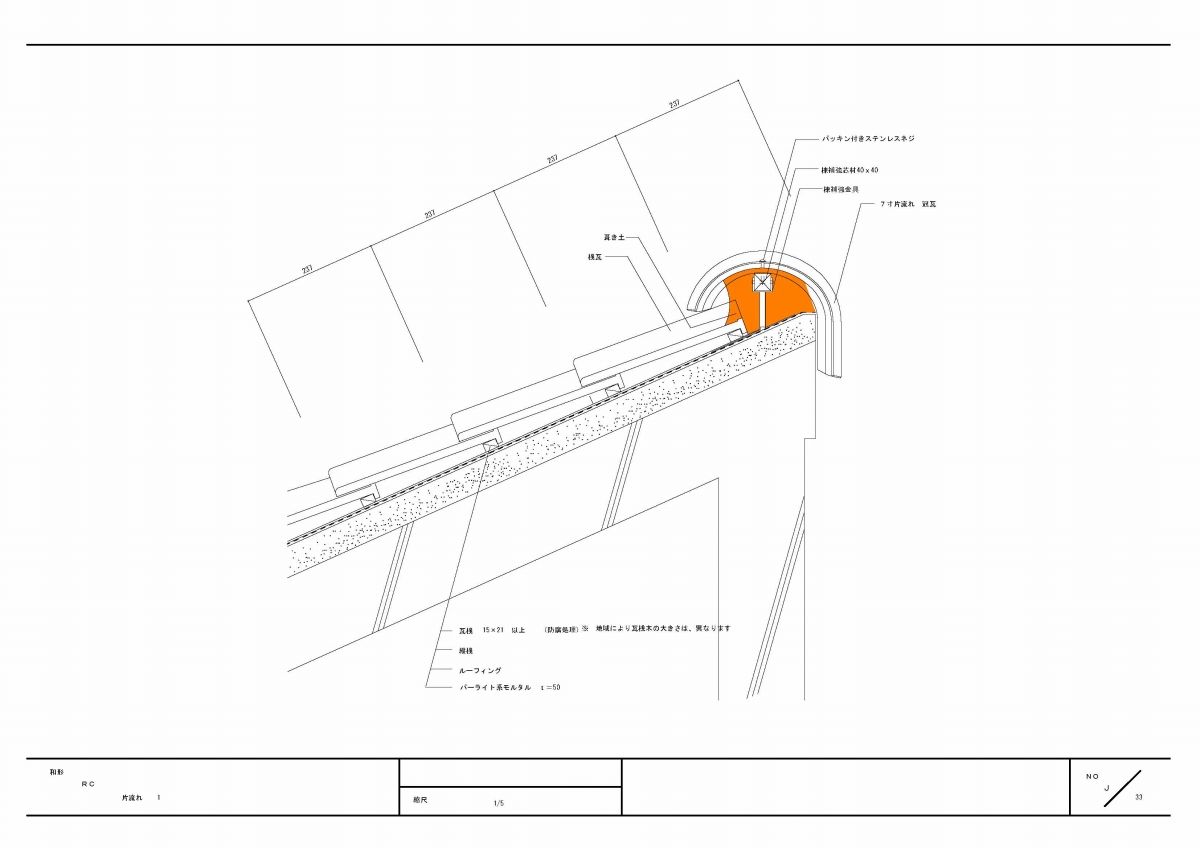

片流れ
