J形−53A−木造 部分詳細図

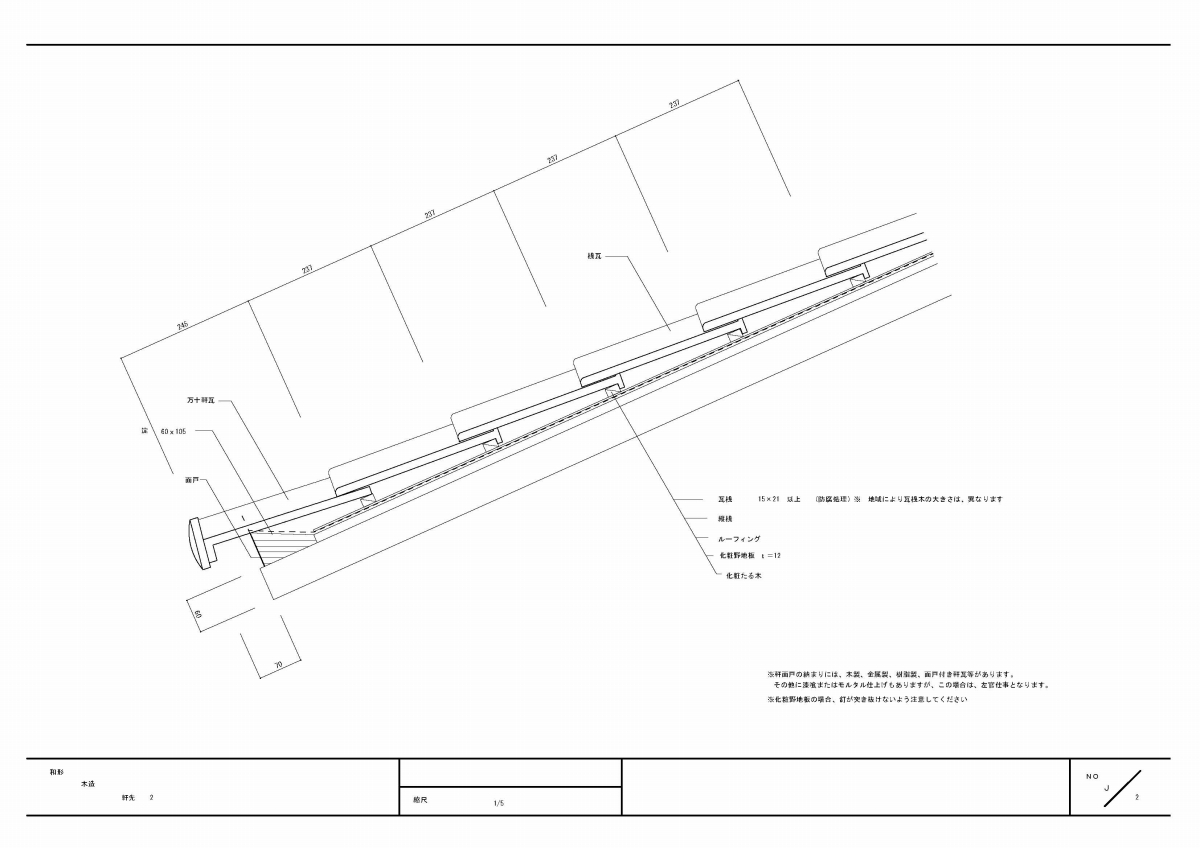

軒部1 DXF JWW JWK PDF   軒部2 DXF JWW JWK PDF   軒部3 DXF JWW JWK PDF

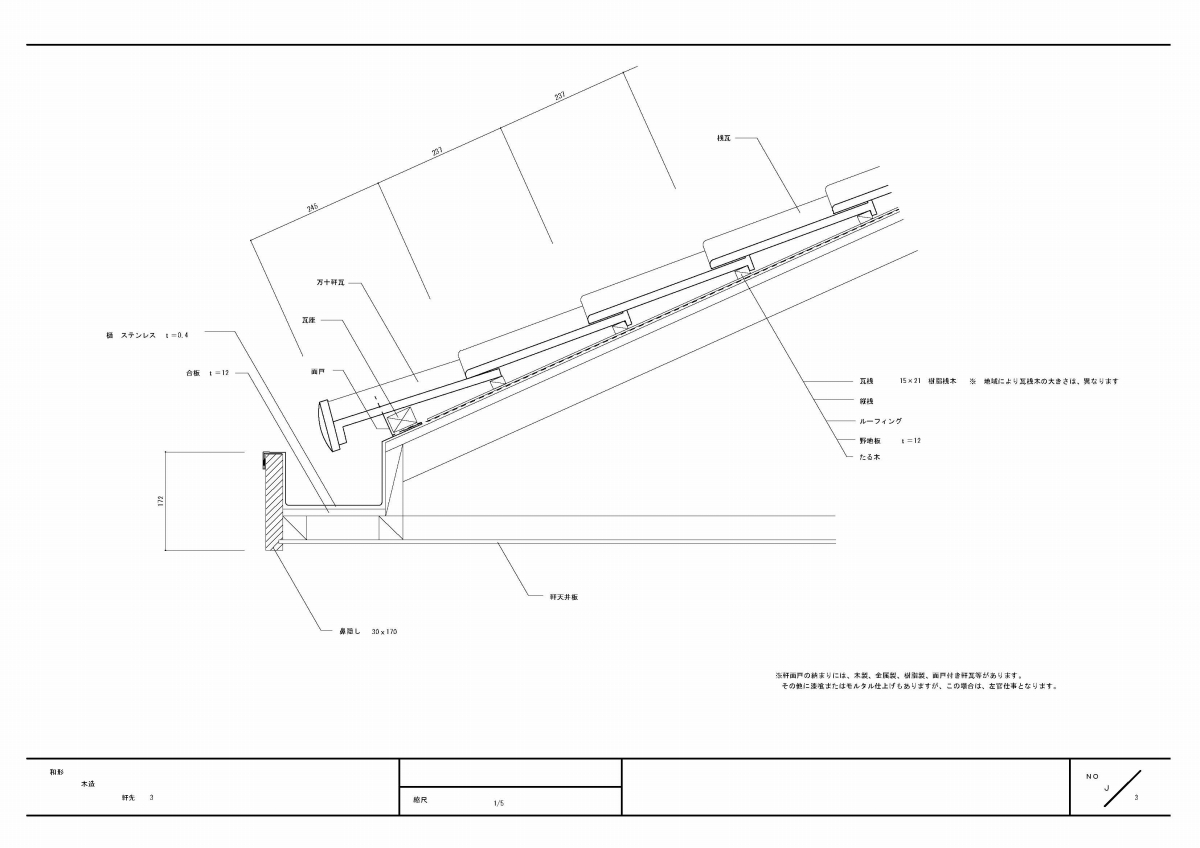

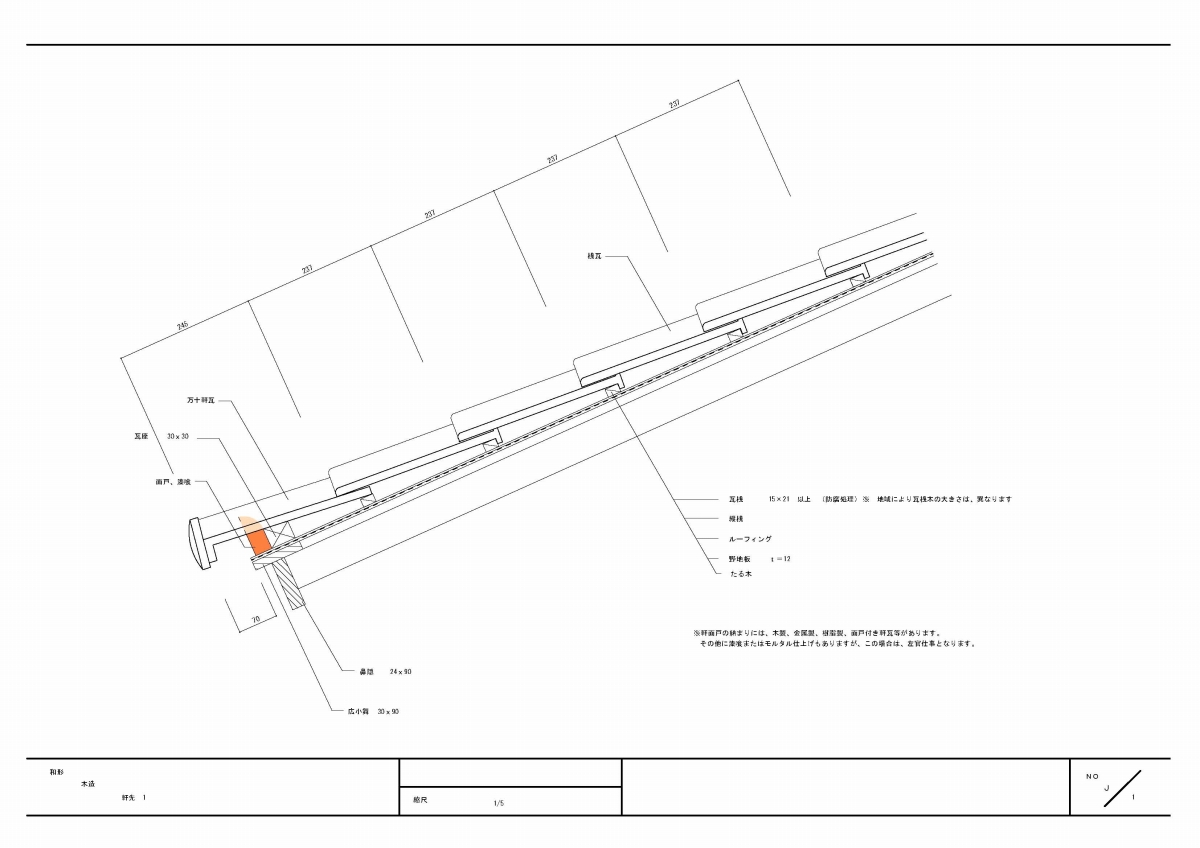

軒部1 軒部2 軒部3

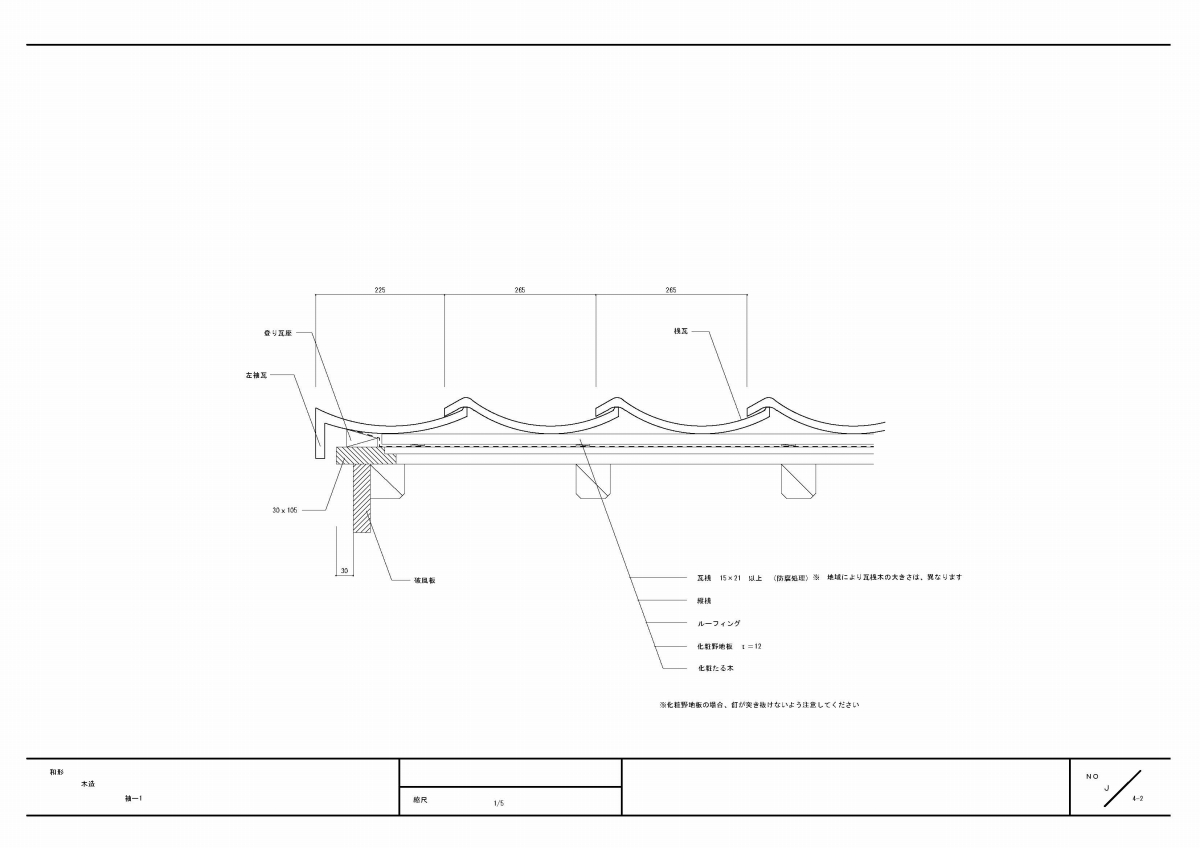

左袖部1 DXF JWW JWK PDF   右袖部2 DXF JWW JWK PDF   左袖部3 DXF JWW JWK PDF

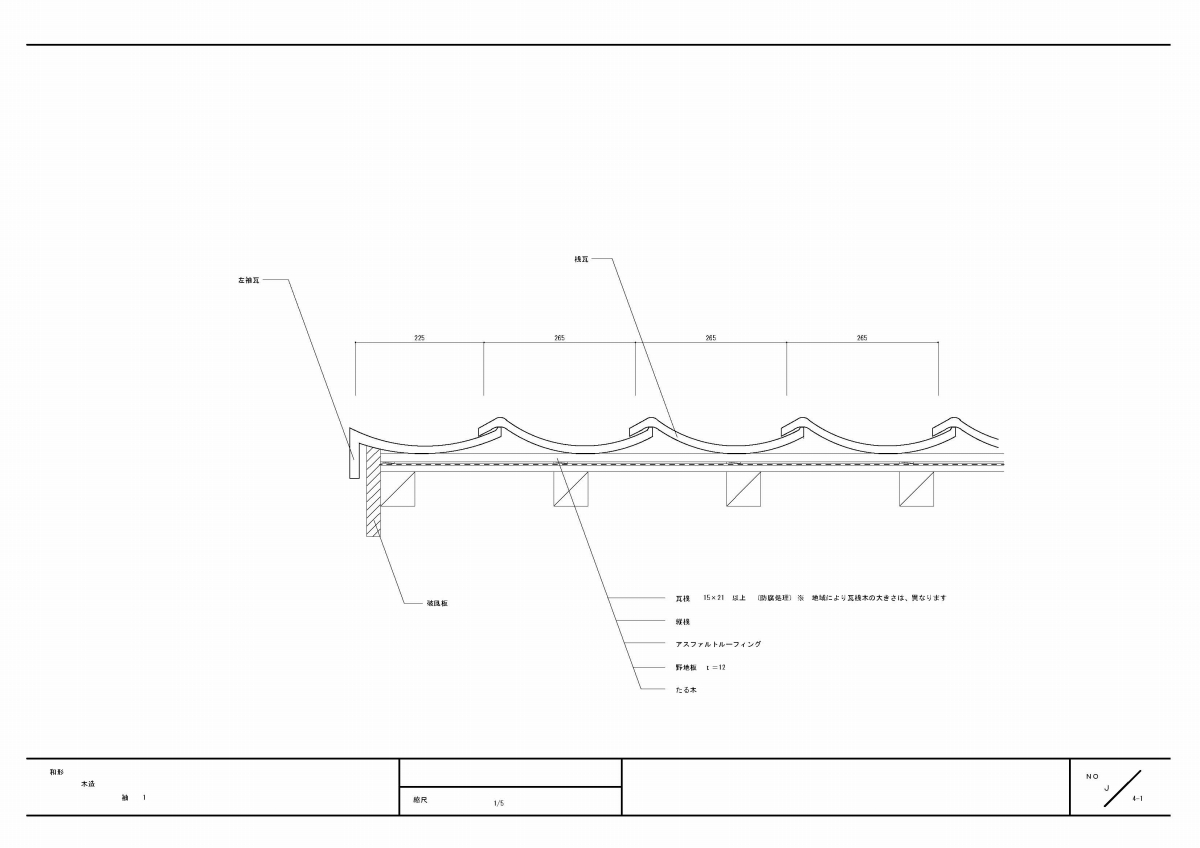

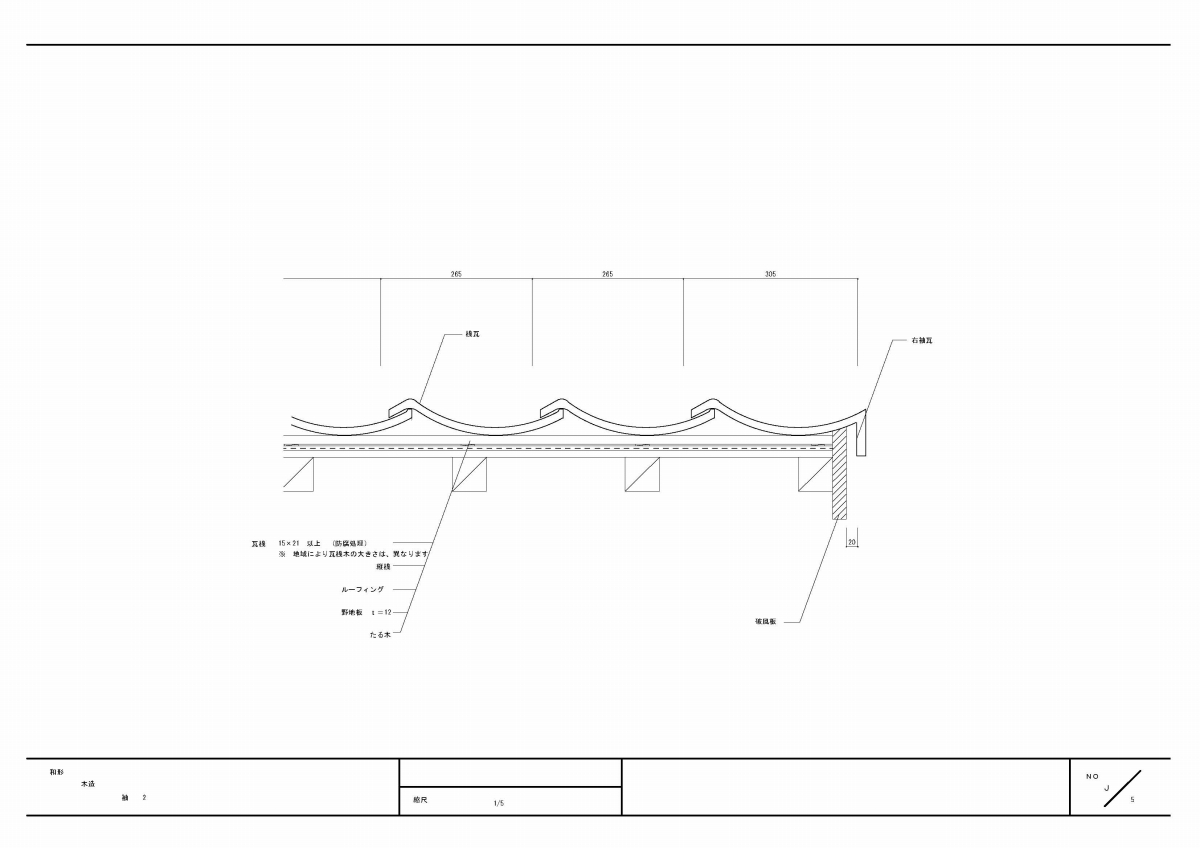

左袖部1 右袖部2 左袖部3

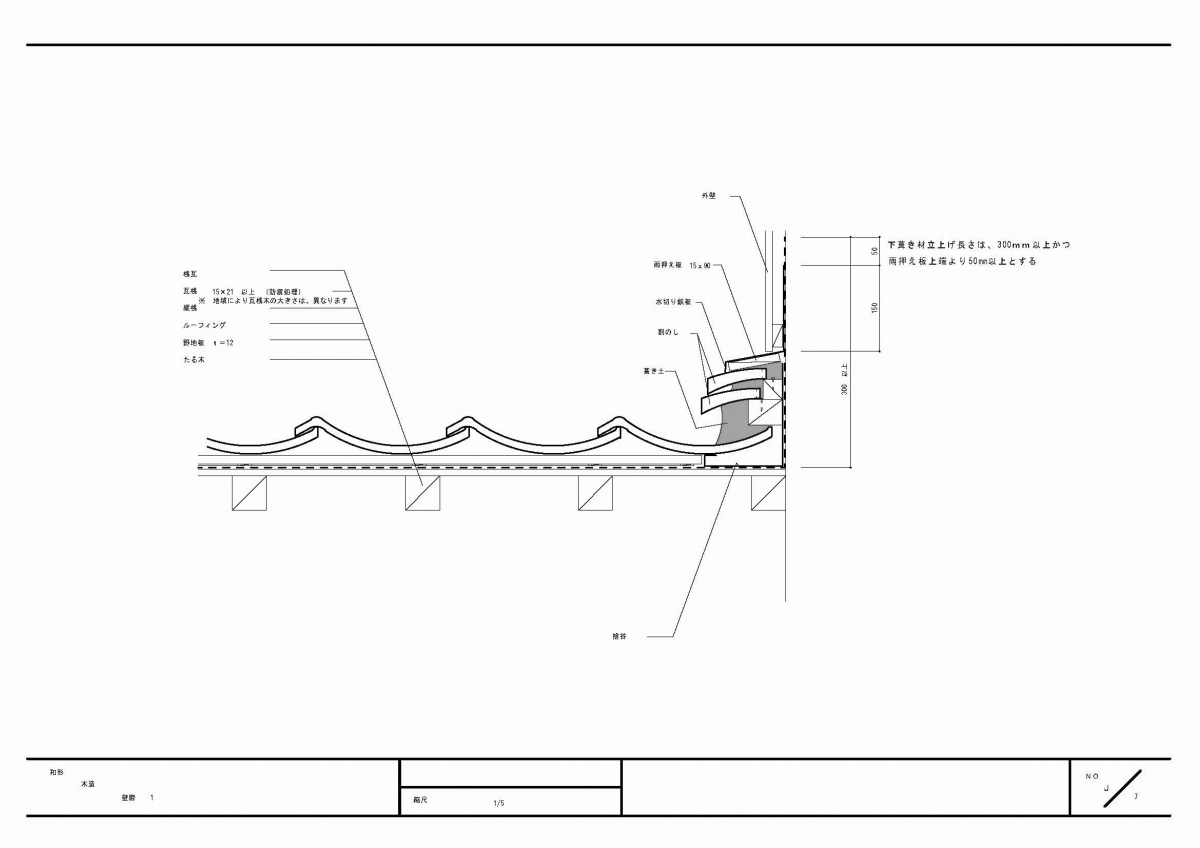

右袖部4 DXF JWW JWK PDF   壁部1 DXF JWW JWK PDF   壁部2 DXF JWW JWK PDF

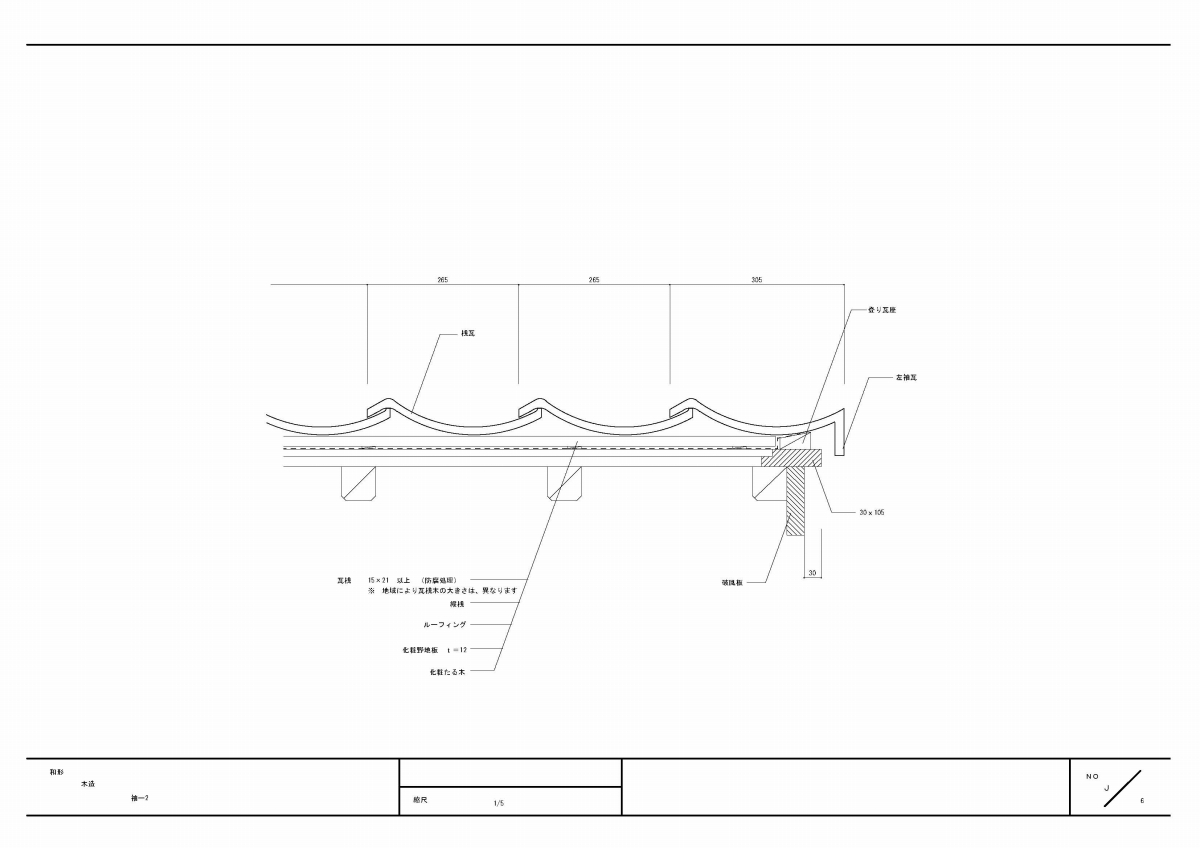

右袖部4 壁部1 壁部2

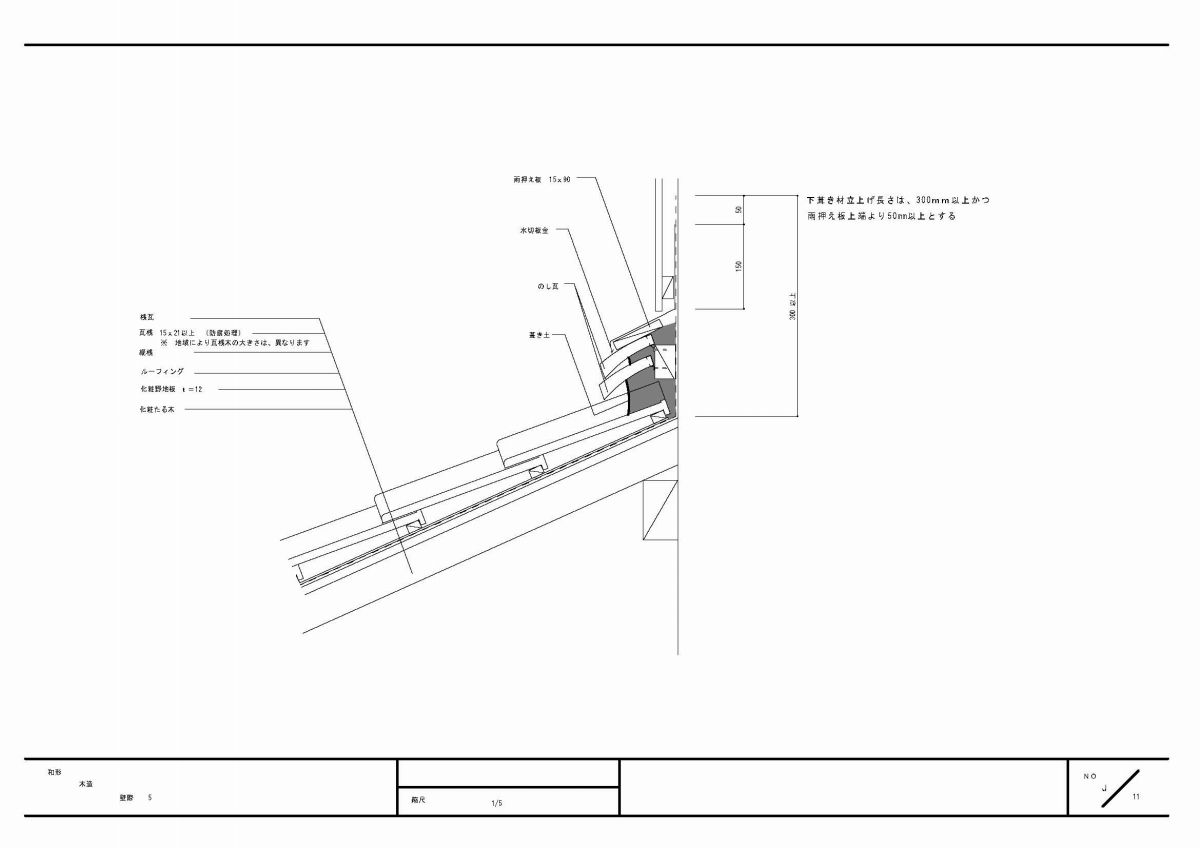

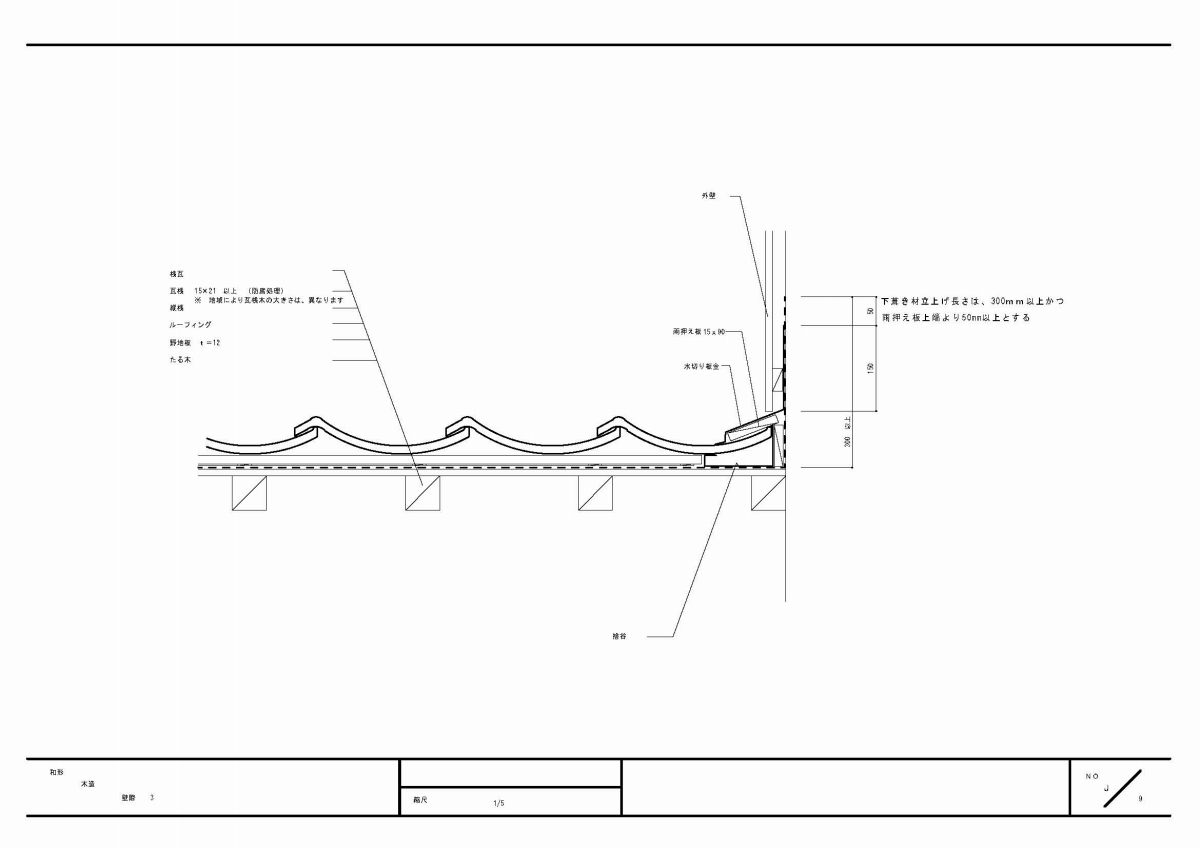

壁部3 DXF JWW JWK PDF   壁部4 DXF JWW JWK PDF   壁部5 DXF JWW JWK PDF

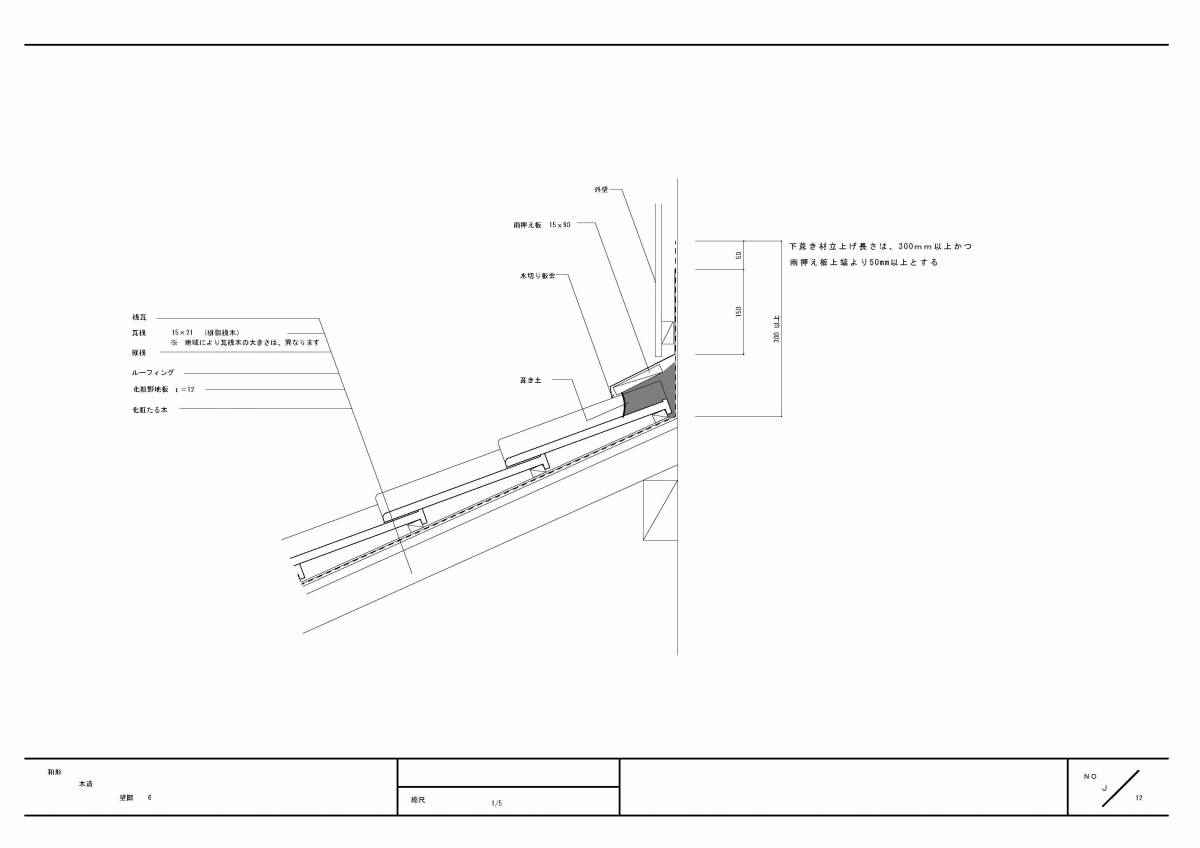

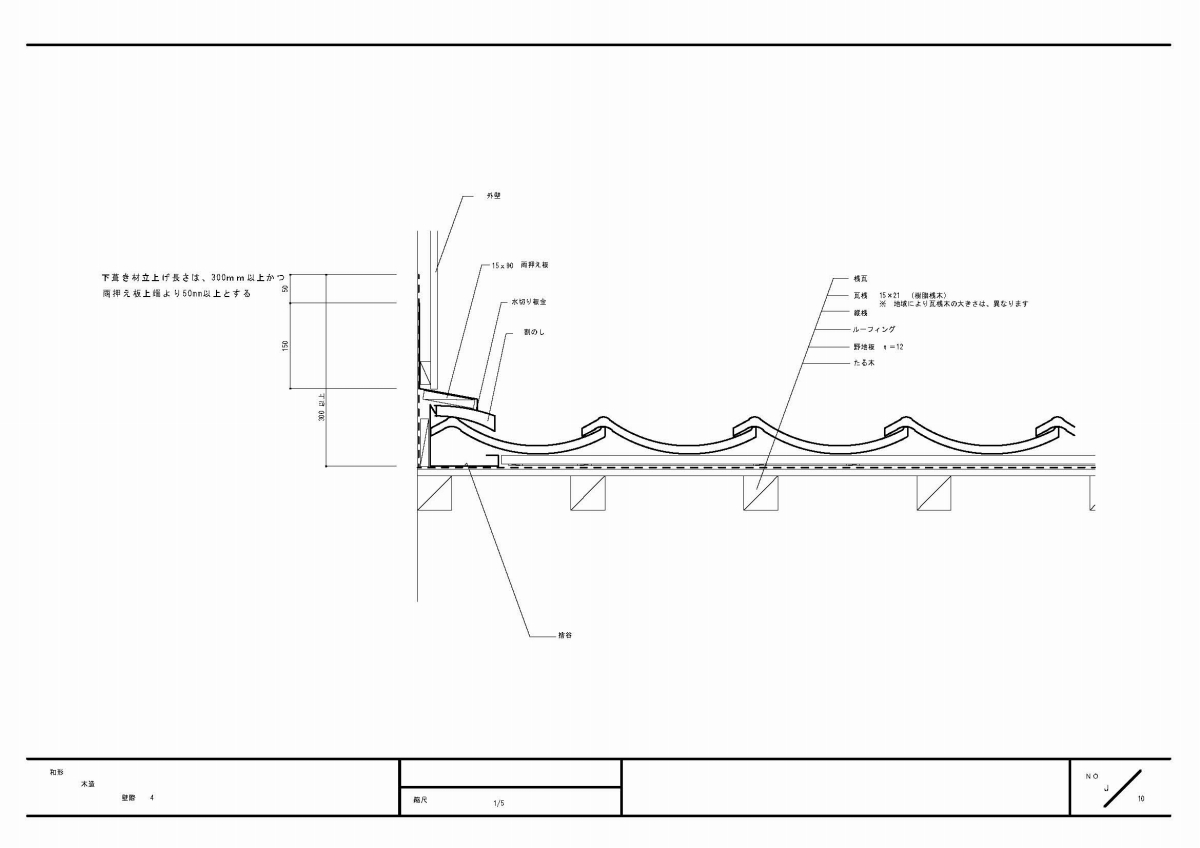

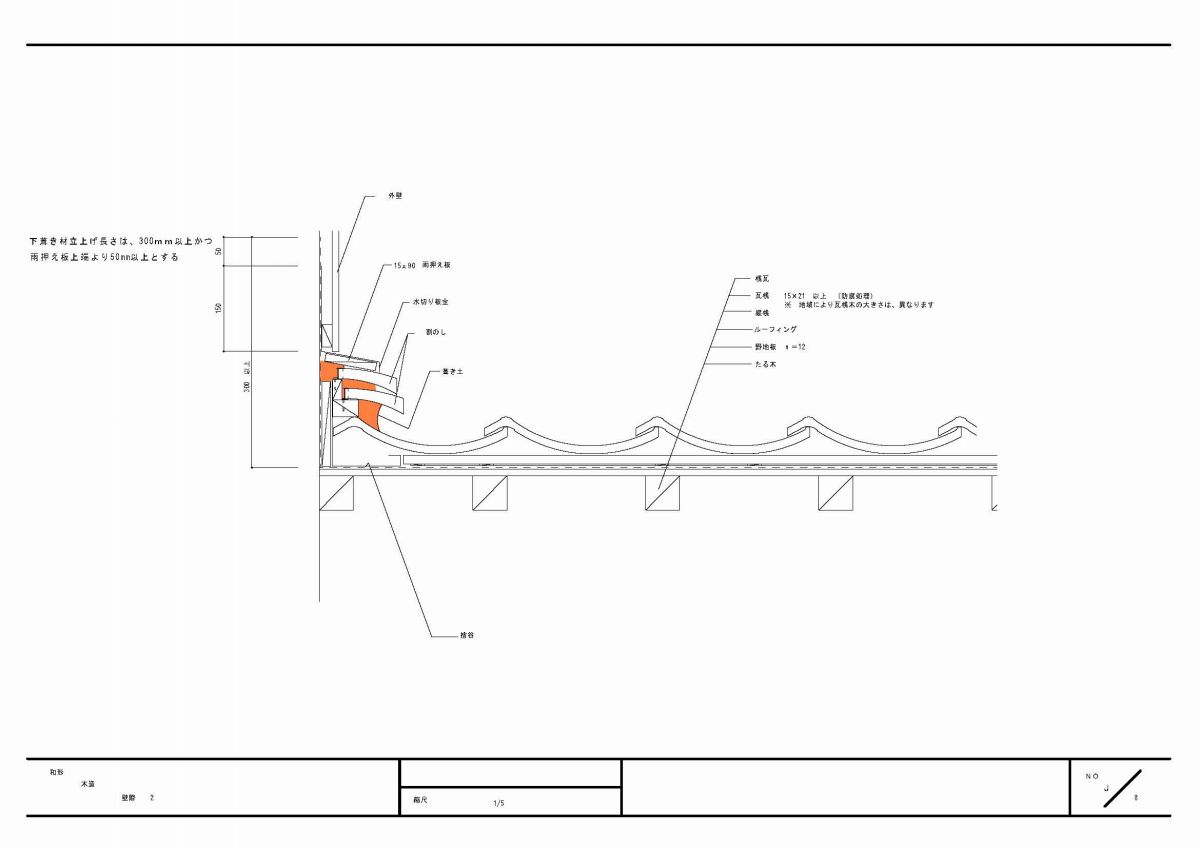

壁部3 壁部4 壁部5

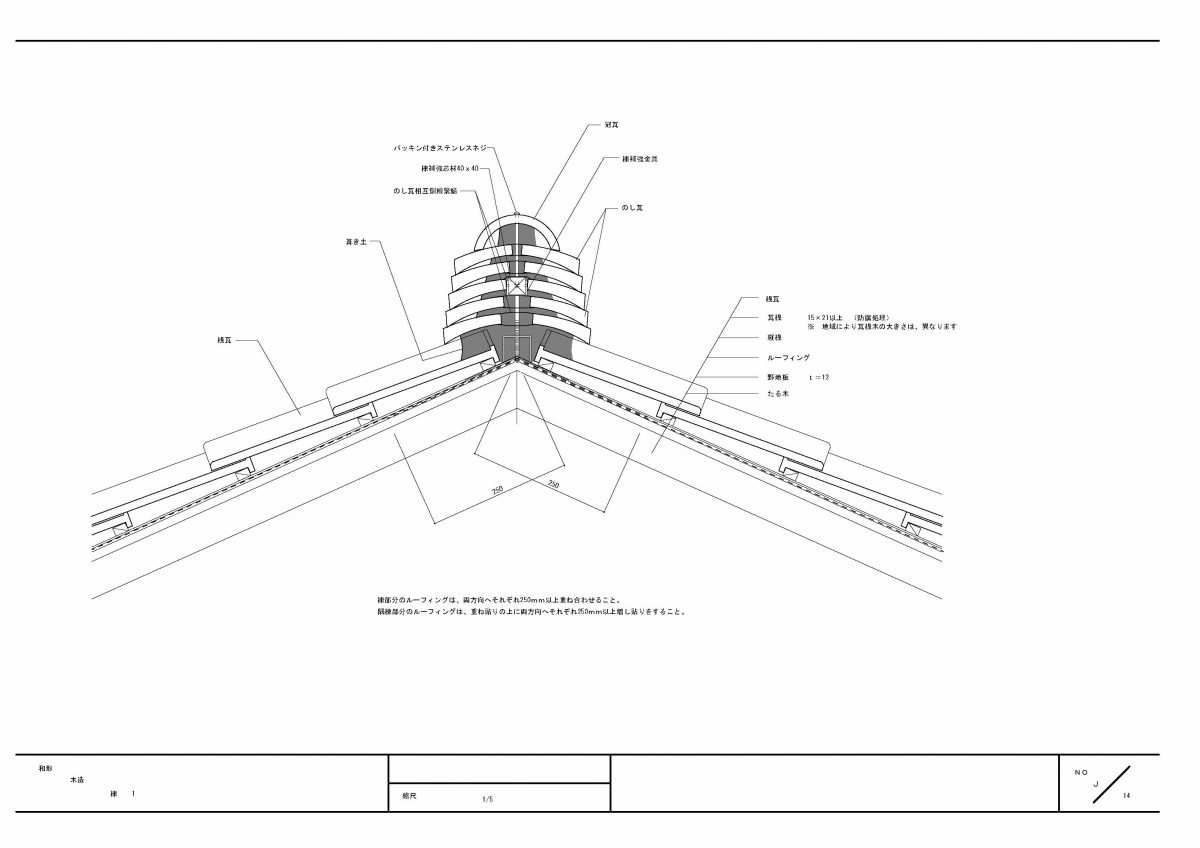

壁部6 DXF JWW JWK PDF   谷部 DXF JWW JWK PDF   棟部1 DXF JWW JWK PDF

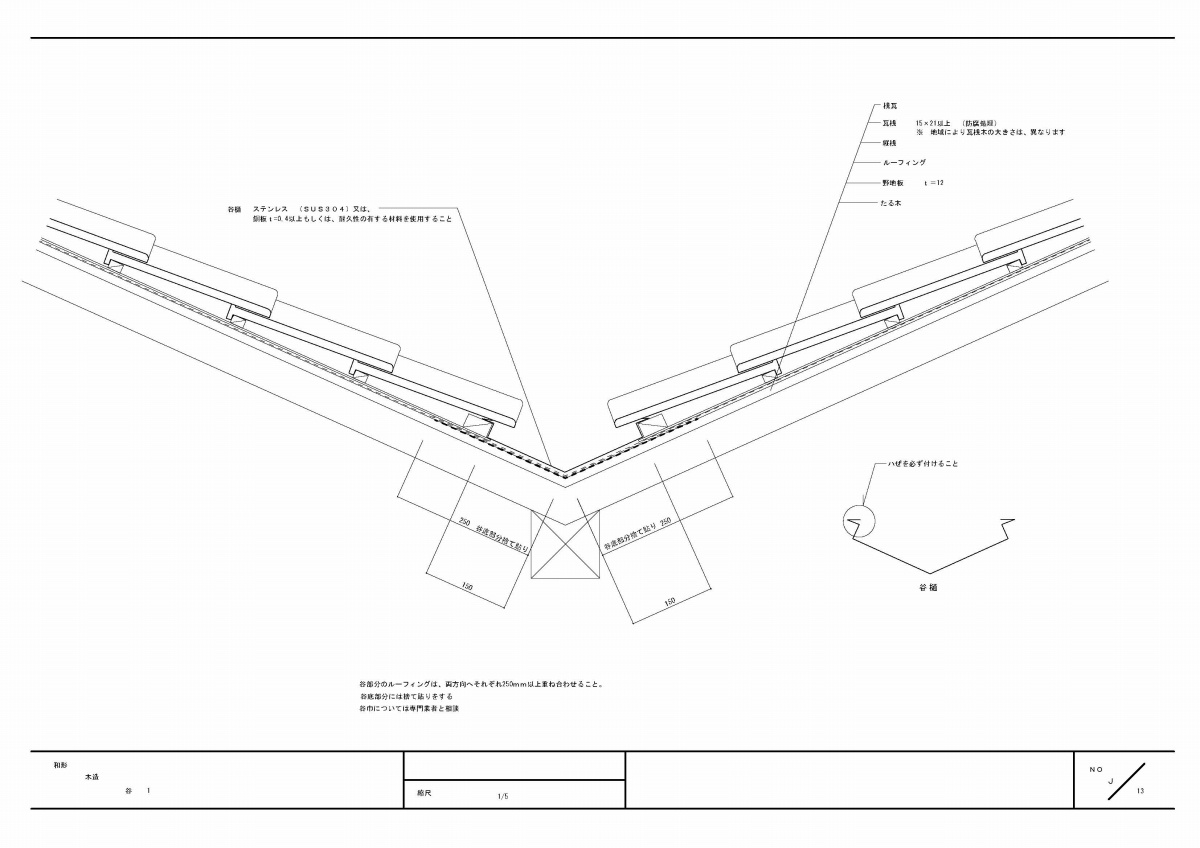

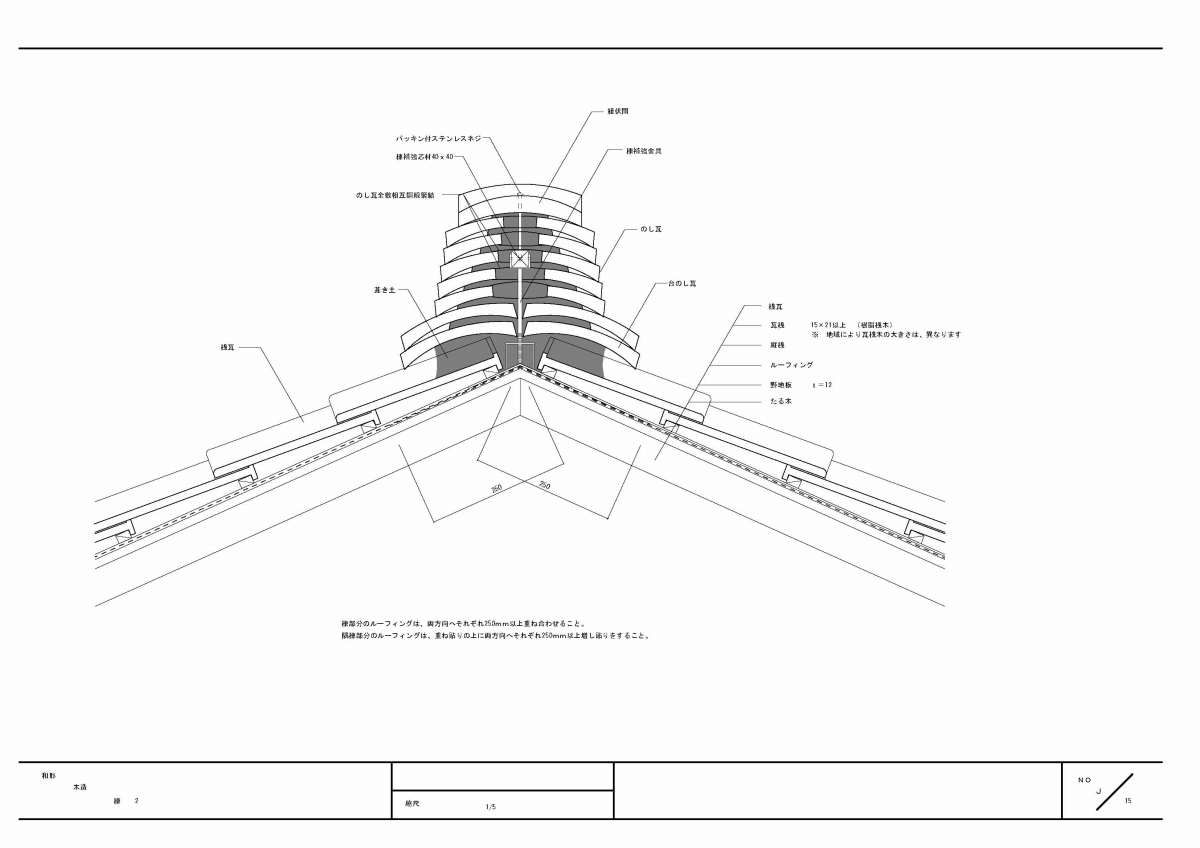

壁部6 谷部 棟部1

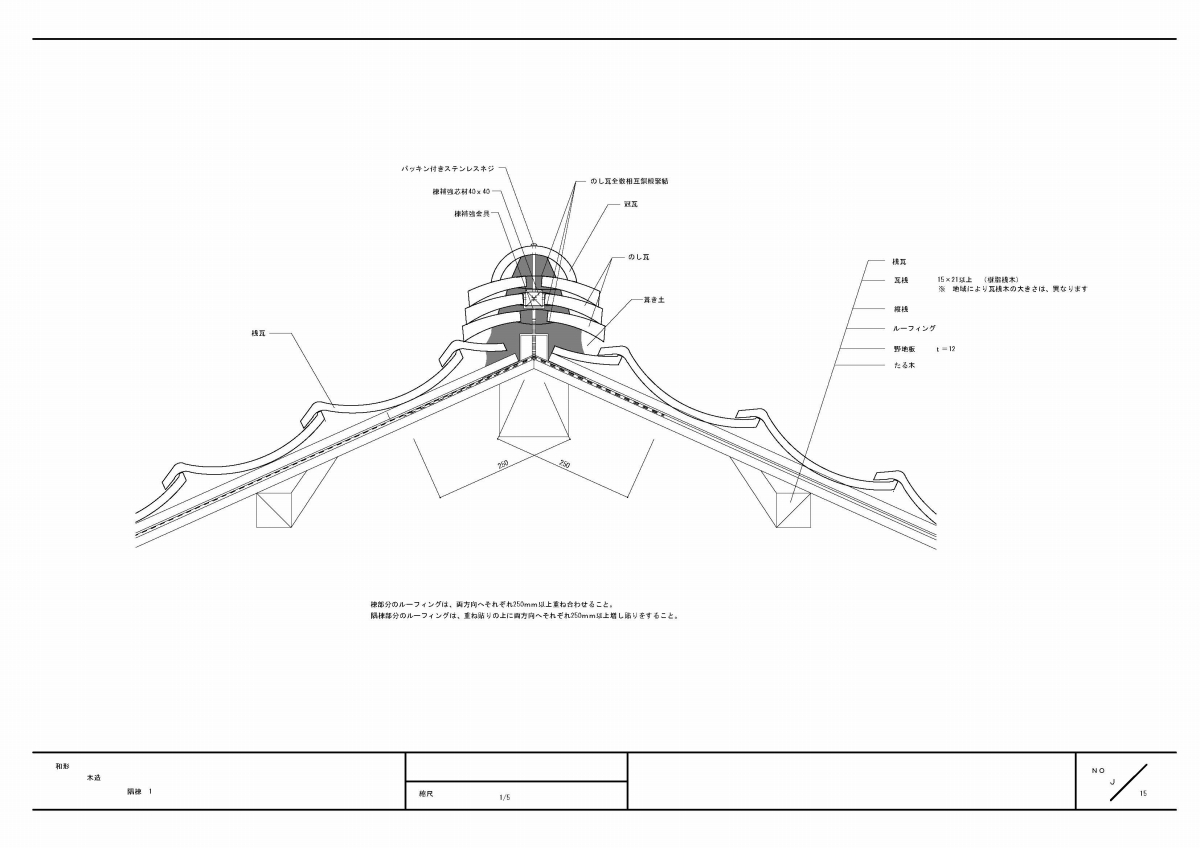

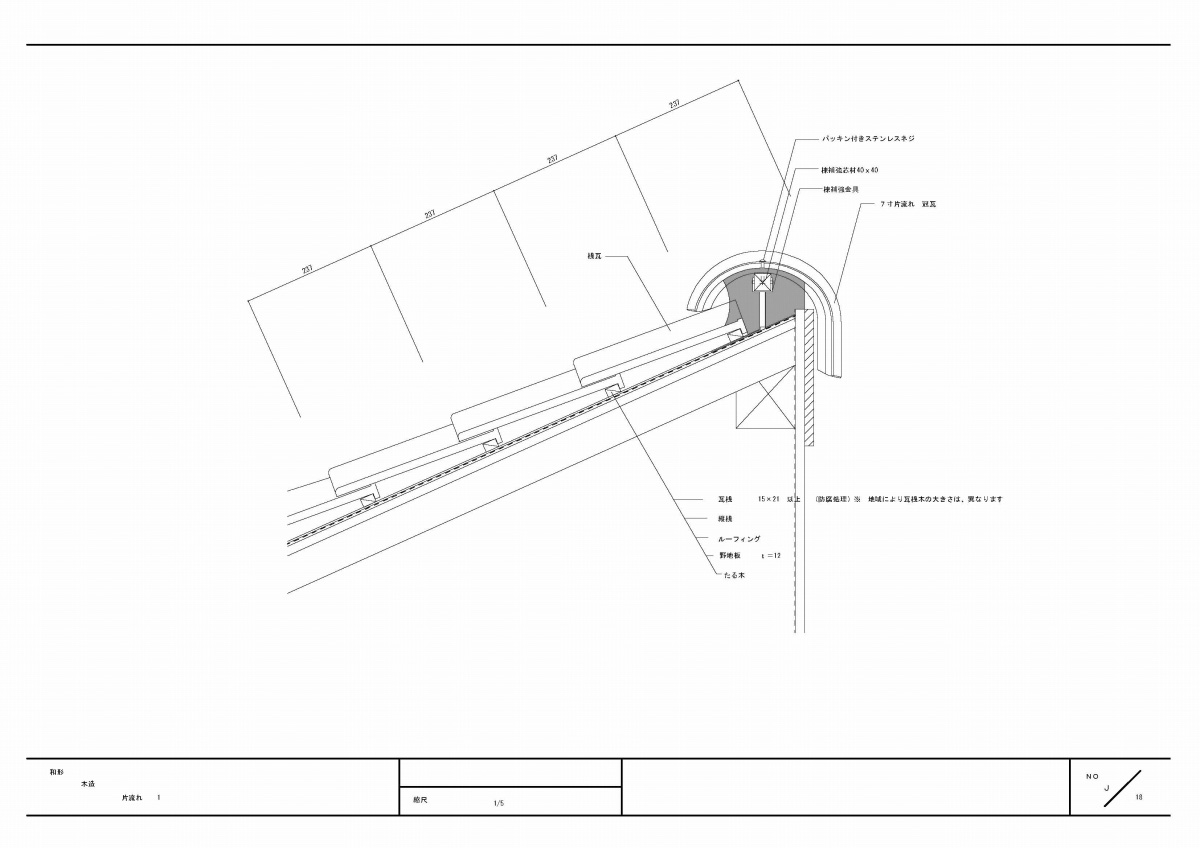

棟部2 DXF JWW JWK PDF   隅棟部 DXF JWW JWK PDF   片流れ DXF JWW JWK PDF
棟部2 隅棟部 片流れ
