製品紹介

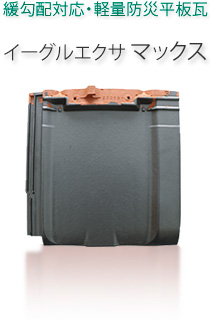

2.0寸勾配まで対応の防災平板瓦。流れ方向の働き長さの調整は ±35mm。
流れ方向の働き長さの調整が±35mm、複雑な形状の屋根にもピッタリと納まります。ロック工法をさらに改良し、高機能な緩勾配対応の平板防災瓦。



銀富士
遮熱レベル

ストレートブラック
遮熱レベル

マットブラウン
遮熱レベル




▼画像クリックで拡大

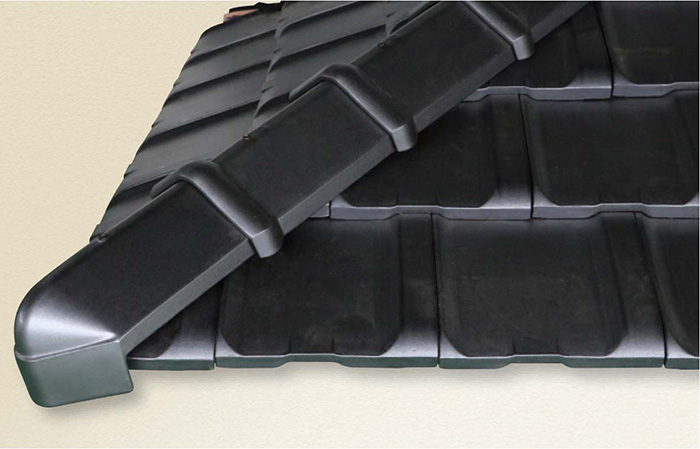

紐付三角棟仕様

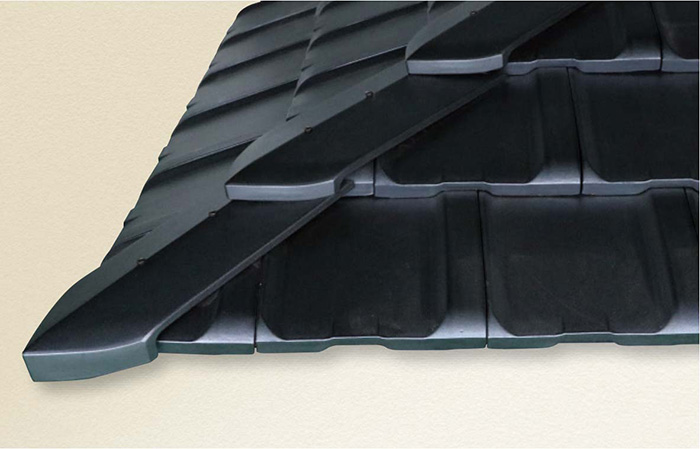

i-Net隅瓦仕様


▼画像クリックで拡大

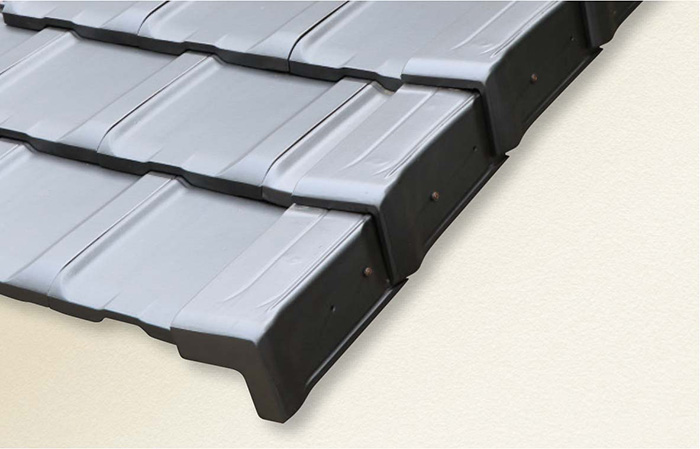

幅広袖仕様

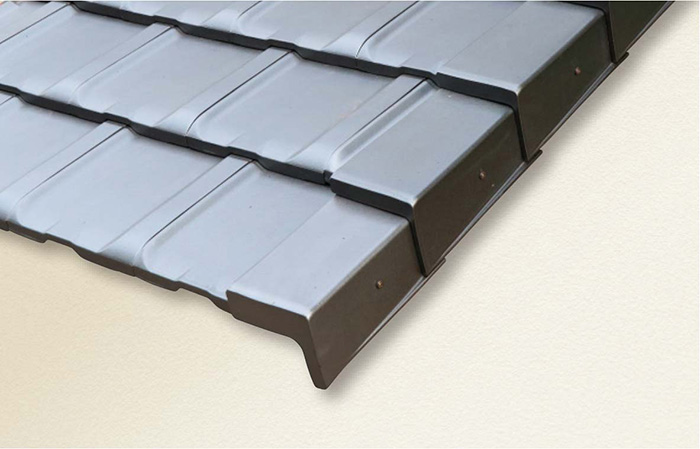

兼用袖仕様

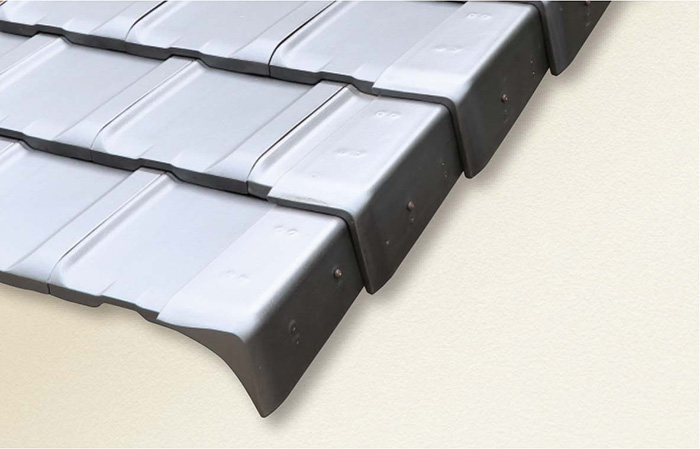

i-Net袖仕様


施工例はこちら

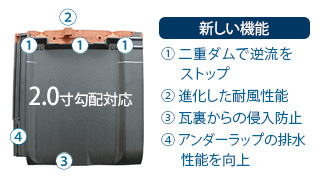

(1) 二重ダムで逆流をストップ

雨水の逆流を防ぐ前列のダムに加え、最後部に極限の高さのダムを追加。釘座も高くし、より安心な設計にしました。
これにより業界トップクラスの2.0寸勾配にも対応可能です。
(2) より進化した耐風性能

フックの厚みとアンダーラップの厚みのバランスを極限まで追求し、最大限の耐風性能をひき出しました。
(3) 瓦裏から伝わる水も侵入させません

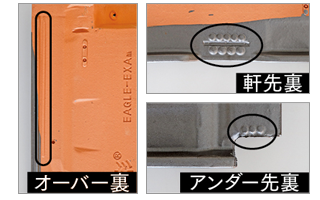

各所に設けられた浸水ブロッカーにより、瓦裏面へ伝わる水の侵入を防ぎます。
(4) アンダーラップの排水性能を向上

アンダーラップに半円状の溝を成形することにより、スムーズな排水を実現。雨水の滞留を許しません。

上の瓦の防災ロック部に半円状の溝をつ付けることにより、下の瓦の防災フックが横にズレるのを防ぎます。
従来と同等の耐風性能を確保しつつ防災フックの欠けを抑制し大幅な耐久性向上を実現しました。
瓦表面の雨水をR形状でコントロールします。 ウォーターチャンネルに雨水を集めないことで、豪雨の際にもウォーターチャンネルのオーバーフローを抑制します。 業界トップクラスの防水性能は、2.0寸勾配にも使用可能です。
働き長さの調整範囲が35mmあることで、流れ長さで8段以上あれば、桟木ピッチの調整で瓦の切断を不要にし、 施工の簡略化及び廃材量の削減で効果を発揮します。

全長 352mm
全幅 339mm
働き長さ 280mm(250〜285mm)
働き幅 303mm
重量 3.5kg/枚 (41.3kg/m2)
葺き枚数 40枚/坪

■屋根勾配とその流れ長さ
屋根勾配 2.0寸 2.5寸 3寸 3.5寸 4寸 4.5寸 5寸 6寸
流れ長さ 10m 12m 14m 16m 18m 21m 24m 30m


カタログ


施工要領書
